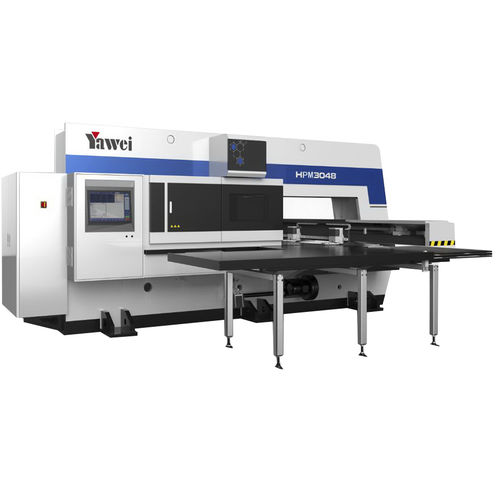

Punzonatrice CNC HPM series
servocomandataper lamieredi formatura

Punzonatrice CNC - HPM series - JIANGSU YAWEI MACHINE TOOL - servocomandata / per lamiere / di formatura
Punzonatrice CNC - HPM series - JIANGSU YAWEI MACHINE TOOL - servocomandata / per lamiere / di formatura
Punzonatrice CNC - HPM series - JIANGSU YAWEI MACHINE TOOL - servocomandata / per lamiere / di formatura - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Azionamento
servocomandata
Prodotto trattato
per lamiere
Funzione combinata
di formatura
Altre caratteristiche
ad alta velocità, a torretta
Forza

294.000 N

Capacità di produzione

Min.: 0 rpm
(0 rad.min-1)

Max.: 2.500 rpm
(15.708 rad.min-1)

Corsa X

1.250 mm
(49,21 in)

Corsa Y

5.000 mm
(196,85 in)

Spessore della lamiera

Min.: 0 mm
(0 in)

Max.: 6,35 mm
(0,25 in)

Descrizione

Panoramica del prodotto
  • La serie HPM di punzonatrici CNC a torretta è una pressa a torretta con azionamento servo progettata per punzonatura e formatura lamiera ad alta velocità e ripetibilità.
  • Albero principale controllato da servomotore e azionamenti torretta indipendenti garantiscono movimenti stabili, precisi e cicli rapidi.
  • HMI full‑touch e controllo numerico avanzato semplificano la programmazione e l'uso della macchina.


Caratteristiche principali
  • Torretta rotante a innesto costante con posizionamento brevettato per una maggiore ripetibilità.
  • Doppio azionamento servo per il meccanismo biella‑manovella che riduce l'inerzia e aumenta la reattività.
  • Morsetti flottanti programmabili che si adattano alle condizioni della lamiera per ridurre le deformazioni e i tempi di set‑up.
  • Magazzino utensili ad alta capacità (56 posizioni standard; 64 posizioni opzionali) e azionamenti superiore/inferiore indipendenti per cambi utensile più rapidi.
  • Sistema di aspirazione dei sfridi a vuoto per prevenire rimbalzi e intasamenti durante la punzonatura.
  • Progettazione a basso consumo energetico, funzionamento silenzioso e opzioni per integrazione in linee automatizzate.

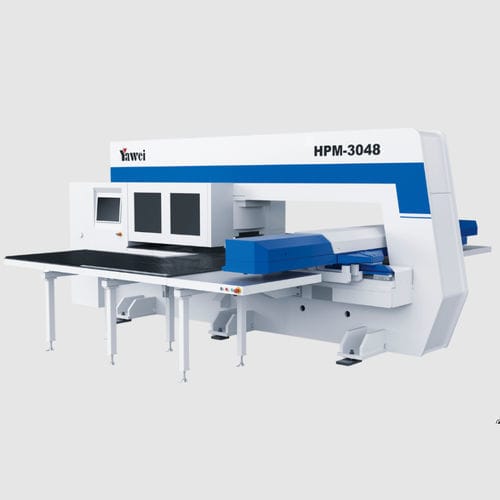

Parametri tecnici — HPM-3048
  • Forza nominale: 294 kN
  • Dimensione massima lamiera lavorabile (con un riposizionamento): 1250 × 5000 mm
  • Spessore massimo (acciaio al carbonio): 6,35 mm
  • Spessore massimo (acciaio inox): 4 mm
  • Diametro massimo singolo punzone: Φ88,9 mm
  • Posizioni utensili standard: 56 (opzionale 64)
  • Precisione di punzonatura: ±0,1 mm
  • Frequenza di punzonatura: fino a 2500 cpm (dipende dal modello)
  • Frequenza max (passo 1 mm, corsa 6 mm): 900 cpm
  • Frequenza max (passo 25,4 mm, corsa 6 mm): 450 cpm
  • Velocità massima di avanzamento lamiera: 102 m/min
  • Velocità torretta: 30 rpm
  • Numero assi di controllo: 7 (X, Y1, Y2, T1, T2, C, Z)
  • Pressione aria richiesta: 0,6 MPa
  • Dimensioni complessive (L×W×H): 5610 × 5000 × 2300 mm
  • Peso: 17500 kg


Parametri tecnici — HPM-3058
  • Forza nominale: 294 kN
  • Dimensione massima lamiera lavorabile (con un riposizionamento): 1250 × 5000 mm
  • Spessore massimo (acciaio al carbonio): 6,35 mm
  • Spessore massimo (acciaio inox): 4 mm
  • Diametro massimo singolo punzone: Φ88,9 mm
  • Posizioni utensili standard: 56 (opzionale 64)
  • Precisione di punzonatura: ±0,1 mm
  • Frequenza di punzonatura: fino a 2500 cpm (dipende dal modello)
  • Frequenza max (passo 1 mm, corsa 6 mm): 900 cpm
  • Frequenza max (passo 25,4 mm, corsa 6 mm): 450 cpm
  • Velocità massima di avanzamento lamiera: 102 m/min
  • Velocità torretta: 30 rpm
  • Numero assi di controllo: 7 (X, Y1, Y2, T1, T2, C, Z)
  • Pressione aria richiesta: 0,6 MPa
  • Dimensioni complessive (L×W×H): 6280 × 5000 × 2300 mm
  • Peso: 19000 kg


Applicazioni
  • Adatta per produzione in serie di lamiera: quadri elettrici, involucri, componenti HVAC, pezzi per elettrodomestici e altre parti industriali punzonate.
  • Progettata per l'integrazione in linee di produzione automatizzate e sistemi di movimentazione.
  • Disponibili opzioni per utensileria personalizzata, interfacce di automazione e sistemi di aspirazione degli sfridi.
