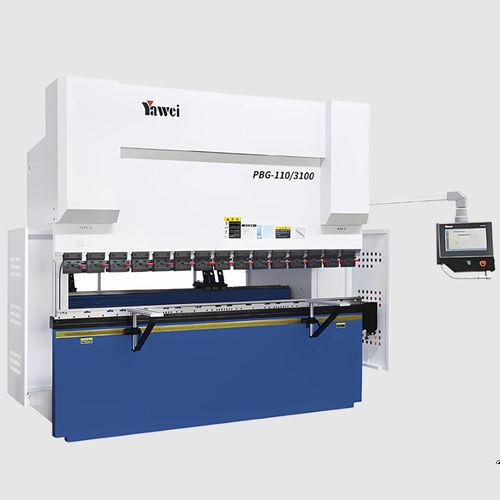

Pressa piegatrice servoidraulica PBG series

CNCad alta velocitàcompatta

Panoramica
I sistemi di azionamento a doppio servomotore con doppia pompa dell'olio garantiscono cicli rapidi e alta produttività. Il controllo avanzato della pressione migliora l'efficienza energetica e riduce il consumo di olio aumentando al contempo la stabilità della macchina. Il serbatoio dell'olio compatto e la struttura senza tubazioni riducono i costi di manutenzione e il rischio di perdite.

Caratteristiche principali

• Azionamento doppio servo con doppia pompa per maggiore velocità e reattività
• Controllo di pressione avanzato per ridurre i consumi energetici e stabilizzare la formatura
• Serbatoio compatto e disposizione senza tubazioni per ridurre manutenzione e perdite
• Velocità del piano di scorrimento a più stadi e potenza motore selezionabile in base al modello
• Campo di forze di piegatura da 1100 kN a 2200 kN e lunghezze di piegatura da 3100 mm a 4500 mm

Modelli disponibili

• PBG-63/2050
• PBG-63/2550
• PBG-110/3100
• PBG-110/4100 Curtain wall
• PBG-110/4500 Curtain wall
• PBG-160/3100
• PBG-160/4100
• PBG-220/3100
• PBG-220/4100

Parametri tecnici (modelli selezionati)
PBG-110/4500 Curtain wall
Forza di piegatura: 1100 kN
Lunghezza di piegatura A: 4500 mm
Distanza tra colonne B: 3800 mm
Profondità gola D: 550 mm
Corsa del punzone C: 215 mm
Altezza stampo E: 630 mm
Velocità del punzone: 220 mm/s; 18 mm/s; 200 mm/s
Potenza motore principale: 2×7.9 kW
Volume serbatoio: 2×60 L
Dimensioni totali L×W×H: 5070×1700×2870 mm
Peso macchina: 9500 kg

PBG-110/4100 Curtain wall
Forza di piegatura: 1100 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 550 mm
Corsa del punzone C: 215 mm
Altezza stampo E: 630 mm
Velocità del punzone: 220 mm/s; 18 mm/s; 200 mm/s
Potenza motore principale: 2×7.9 kW
Volume serbatoio: 2×60 L
Dimensioni totali L×W×H: 4670×1700×2780 mm
Peso macchina: 8800 kg

PBG-220/4100
Forza di piegatura: 2200 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa del punzone C: 215 mm
Altezza stampo E: 550 mm
Velocità del punzone: 180 mm/s; 15 mm/s; 180 mm/s
Potenza motore principale: 2×11 kW
Volume serbatoio: 2×80 L
Dimensioni totali L×W×H: 4710×1750×2950 mm
Peso macchina: 12800 kg

PBG-220/3100
Forza di piegatura: 2200 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa del punzone C: 215 mm
Altezza stampo E: 550 mm
Velocità del punzone: 180 mm/s; 15 mm/s; 180 mm/s
Potenza motore principale: 2×11 kW
Volume serbatoio: 2×80 L
Dimensioni totali L×W×H: 3710×1750×2850 mm
Peso macchina: 10800 kg

PBG-160/4100
Forza di piegatura: 1600 kN
Lunghezza di piegatura A: 4100 mm
Distanza tra colonne B: 3600 mm
Profondità gola D: 410 mm
Corsa del punzone C: 215 mm
Altezza stampo E: 550 mm
Velocità del punzone: 220 mm/s; 18 mm/s; 200 mm/s
Potenza motore principale: 2×7.9 kW
Volume serbatoio: 2×60 L
Dimensioni totali L×W×H: 4690×1500×2850 mm
Peso macchina: 10500 kg

PBG-160/3100
Forza di piegatura: 1600 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa del punzone C: 215 mm
Altezza stampo E: 550 mm
Velocità del punzone: 220 mm/s; 18 mm/s; 200 mm/s
Potenza motore principale: 2×7.9 kW
Volume serbatoio: 2×60 L
Dimensioni totali L×W×H: 3690×1500×2780 mm
Peso macchina: 8600 kg

PBG-110/3100
Forza di piegatura: 1100 kN
Lunghezza di piegatura A: 3100 mm
Distanza tra colonne B: 2600 mm
Profondità gola D: 410 mm
Corsa del punzone C: 215 mm
Altezza stampo E: 550 mm
Velocità del punzone: 220 mm/s; 18 mm/s; 200 mm/s
Potenza motore principale: 2×7.9 kW
Volume serbatoio: 2×60 L
Dimensioni totali L×W×H: 3670×1430×2650 mm
Peso macchina: 7000 kg
