Macchina da taglio laser HLA series
per metalloper lamierea caricamento manuale

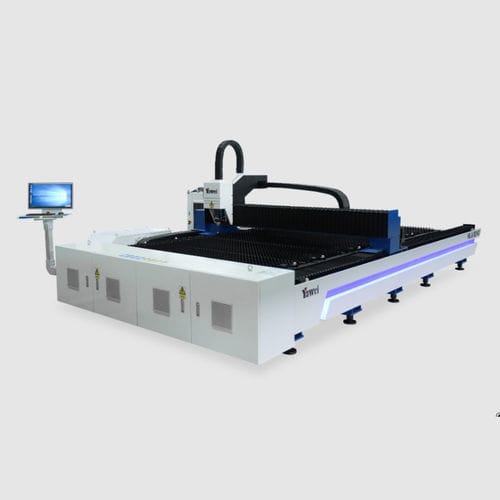

Macchina da taglio laser - HLA series - JIANGSU YAWEI MACHINE TOOL - per metallo / per lamiere / a caricamento manuale
Macchina da taglio laser - HLA series - JIANGSU YAWEI MACHINE TOOL - per metallo / per lamiere / a caricamento manuale
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
laser
Materiale trattato
per metallo
Prodotto trattato
per lamiere
Caricamento del pezzo
a caricamento manuale
Struttura
compatta, a due portali, a tavola fissa, flessibile
Altre caratteristiche
di precisione
Corsa X

Max.: 13.120 mm
(516,54 in)

Min.: 3.070 mm
(120,87 in)

Corsa Y

Max.: 3.120 mm
(122,83 in)

Min.: 1.545 mm
(60,83 in)

Corsa Z

Max.: 170 mm
(7 in)

Min.: 120 mm
(5 in)

Velocità di taglio

Max.: 2,333 m/s
(7,654 ft/s)

Min.: 1,667 m/s
(5,469 ft/s)

Potenza laser

Max.: 80.000 W

Min.: 3.000 W

Ripetibilità

0,02 mm
(0,0008 in)

Accelerazione

Max.: 11,77 m/s²
(38,62 ft/s²)

Min.: 7,85 m/s²
(25,75 ft/s²)

Lunghezza totale

Max.: 17.000 mm
(669 in)

Min.: 5.000 mm
(197 in)

Altezza

2.000 mm
(79 in)

Capacità di carico

Max.: 18.000 kg
(39.683,2 lb)

Min.: 900 kg
(1.984,2 lb)

Descrizione

Descrizione del prodotto
Struttura macchina compatta con ingombro ridotto per un uso efficiente dello spazio in officina.
Area di taglio aperta progettata per agevolare il carico e lo scarico dei pannelli e adattarsi a diversi siti di installazione.
Porta di aspirazione sotto l'area di taglio per migliorare l'estrazione di fumi/polvere e garantire un funzionamento stabile nel tempo.
Portale aperto a doppia trasmissione con tavolo di lavoro singolo per movimenti stabili e affidabilità del processo.
Basamento saldato con trave in lega di alluminio per rispondere ai requisiti di movimento ad alta accelerazione.
Quadro elettrico separato per un posizionamento flessibile in base alla disposizione del sito.

Parametri prodotto - Modelli
  • HLA-1530
  • HLA-2040
  • HLA-2560
  • HLA-2580
  • HLA-25120
  • HLA-30130

HLA-1530
Campo di taglio: 3050*1525mm
Corsa asse X: 3070mm
Corsa asse Y: 1545mm
Corsa asse Z: 120mm
Velocità massima traiettoria X-Y: 140m/min
Accelerazione massima X/Y: 1.2Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo del tavolo: 900Kg
Dimensioni macchina: 5000*3700*2000mm
Potenza generatore laser: 3/6kW

HLA-2040
Campo di taglio: 4065*2035mm
Corsa asse X: 4085mm
Corsa asse Y: 2055mm
Corsa asse Z: 120mm
Velocità massima traiettoria X-Y: 140m/min
Accelerazione massima X/Y: 1.2Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo del tavolo: 1500Kg
Dimensioni macchina: 6000*4400*2000mm
Potenza generatore laser: 3/6kW

HLA-2560
Campo di taglio: 6100*2545mm
Corsa asse X: 6120mm
Corsa asse Y: 2565mm
Corsa asse Z: 170mm
Velocità massima traiettoria X-Y: 140m/min
Accelerazione massima X/Y: 1.0Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo del tavolo: 3000Kg
Dimensioni macchina: 8800*5400*2000mm
Potenza generatore laser: 12/20/30/40/50/60/80kW

HLA-2580
Campo di taglio: 8100*2545mm
Corsa asse X: 8120mm
Corsa asse Y: 2565mm
Corsa asse Z: 170mm
Velocità massima traiettoria X-Y: 140m/min
Accelerazione massima X/Y: 1.0Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo del tavolo: 6250/9400Kg
Dimensioni macchina: 11400*5500*2000mm
Potenza generatore laser: 12/20/30/40/50/60/80kW

HLA-25120
Campo di taglio: 12100*2545mm
Corsa asse X: 12120mm
Corsa asse Y: 2565mm
Corsa asse Z: 170mm
Velocità massima traiettoria X-Y: 140m/min
Accelerazione massima X/Y: 1.0Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo del tavolo: 9400/14000Kg
Dimensioni macchina: 15500*5500*2000mm
Potenza generatore laser: 12/20/30/40/50/60/80kW

HLA-30130
Campo di taglio: 13100*3100mm
Corsa asse X: 13120mm
Corsa asse Y: 3120mm
Corsa asse Z: 170mm
Velocità massima traiettoria X-Y: 100m/min
Accelerazione massima X/Y: 0.8Gm/s²
Precisione di posizionamento: ±0.03mm
Precisione di riposizionamento: ±0.02mm
Carico massimo del tavolo: 12000/18000Kg
Dimensioni macchina: 17000*6000*2000mm
Potenza generatore laser: 12/20/30/40/50/60/80kW

Caratteristiche tecniche / Specifiche
  • Struttura compatta con ridotto ingombro a terra.
  • Area di taglio aperta per agevolare le operazioni di carico/scarico e l'adattamento al sito.
  • Porta di aspirazione sotto l'area di taglio per migliorare l'estrazione di fumi e polveri.
  • Portale aperto a doppia trazione con tavolo singolo per prestazioni stabili e buona ripetibilità.
  • Basamento saldato con trave in lega di alluminio per supportare profili di movimento ad alta accelerazione.
  • Quadro elettrico separato per un'installazione flessibile in base alla disposizione dell'officina.
  • Precisione di posizionamento: ±0.03mm; Precisione di ripetizione: ±0.02mm.
  • Velocità massima traiettoria X-Y: fino a 140m/min (dipende dal modello).
  • Accelerazione massima X/Y: fino a 1.2Gm/s² (dipende dal modello).
  • Opzioni di potenza del generatore laser: 3/6kW per i modelli più piccoli; serie 12–80kW per i modelli più grandi.
