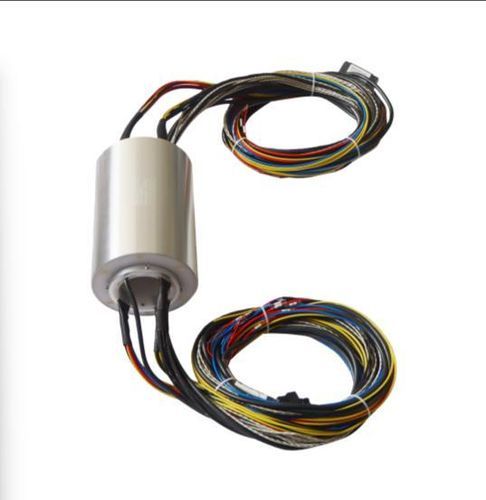

Collettore rotante di fibra ottica DHK070-53

via Ethernetidraulicopneumatico

Breve descrizione
Il DHK070-53 è un anello collettore passante a 53 circuiti di Jiujiang Ingiant Technology Co., Ltd., con foro centrale da 70 mm. Progettato per rotazione continua a 360° per la trasmissione mista di potenza e segnali, consentendo il passaggio di alberi, tubazioni o altri componenti attraverso il foro centrale.

Specifiche principali
Definizione modello: DHK = anello collettore passante; 070 = diametro foro centrale 70 mm; 53 = 53 circuiti conduttivi indipendenti
Dimensioni e peso: foro 70 mm; diametro esterno standard 145 mm; lunghezza variabile in funzione del numero di circuiti; peso 7,15 kg; montaggio: montaggio su albero o con flangia

Parametri elettrici (personalizzabili)

• Corrente nominale (per circuito): selezionabile 2 A / 5 A / 10 A / 15 A / 20 A / 25 A
• Tensione nominale: 380 VAC / 240 VDC
• Materiale di contatto: spazzola in fibra multipunto oro-oro, bassa fluttuazione di resistenza dinamica <10 mΩ, senza manutenzione
• Resistenza di isolamento: ≥1000 MΩ (500 VDC)
• Rigidità dielettrica: 1500 VAC, 60 s, 2 mA

Specifiche ambientali e di rotazione
Temperatura di esercizio: -40 °C ~ +65 °C; Umidità max: <70%; Velocità standard di rotazione: 1000 rpm; Grado di protezione: IP54 (aggiornabile a IP65/IP67)

Capacità di trasmissione
Trasmissione mista di potenza, segnali analogici/digitali e fieldbus (CANbus / Profinet / Ethernet). Integrabile con canali pneumatici, idraulici e in fibra ottica per soluzioni composite.

Struttura e caratteristiche

• Scocca in lega di alluminio con struttura di precisione integrata per installazione agevolata
• Tecnologia a spazzola preziosa multipunto per bassa attrizione, basso torque e contatto affidabile
• Design anti-intreccio per separare connessioni rotanti e fisse
• Personalizzabile: corrente per circuito, tipo di connettore (connettore aereo / morsetto / cavo), direzione di uscita e flangia

Applicazioni tipiche

• Robot industriali
• Tavole rotanti e tavole indicizzate
• Macchine per imballaggio
• Apparecchiature medicali
• Sistemi radar e antenne
• Sistemi di inseguimento fotovoltaico ed eolico

Specifiche tecniche

• Modello: DHK070-53
• Diametro foro centrale: 70 mm
• Diametro esterno standard: 145 mm
• Numero di circuiti: 53 circuiti conduttivi indipendenti (personalizzabile)
• Peso: 7,15 kg
• Montaggio: montaggio su albero / montaggio con flangia
• Corrente nominale (per circuito): 2 / 5 / 10 / 15 / 20 / 25 A (opzionale)
• Tensione nominale: 380 VAC / 240 VDC
• Materiale di contatto: spazzola in fibra oro-oro multipunto
• Fluttuazione resistenza dinamica: <10 mΩ
• Resistenza di isolamento: ≥1000 MΩ (500 VDC)
• Rigidità dielettrica: 1500 VAC, 60 s, 2 mA
• Intervallo temperatura di esercizio: -40 °C a +65 °C
• Umidità max: <70%
• Velocità standard: 1000 rpm
• Grado di protezione: IP54 (aggiornabile a IP65 / IP67)
• Tipi di trasmissione: potenza, segnali analogici/digitali, fieldbus (CANbus / Profinet / Ethernet); integrabile con canali pneumatici/idraulici/fibra ottica
