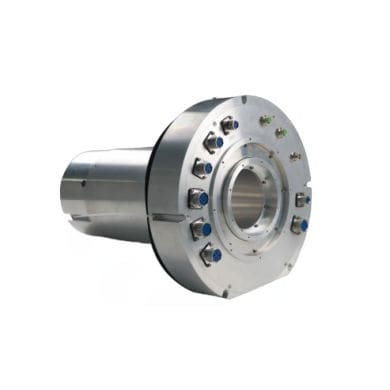

Collettore rotante via Ethernet DHK105-54

HD-SDIHDMIindustriale

Panoramica
Questo anello collettore integrato funziona come giunto elettrico rotante di precisione per sistemi rotanti pesanti. L'unità combina 54 canali (alimentazione, segnali, rete industriale e video) in un unico corpo per eliminare l'attorcigliamento e la rottura dei cavi dovuti a rotazioni ripetute. Gli anelli di alimentazione, segnale, rete e video sono isolati separatamente per ridurre le interferenze e mantenere stabile la trasmissione dati durante la rotazione continua.

Descrizione breve
Modello: DHK105-54
L'anello collettore conduttivo integrato a 54 circuiti è progettato per grandi apparecchiature rotanti che richiedono trasmissione continua a 360° di alimentazione, segnali di controllo, rete industriale e video. Integra più tipi di circuito in un giunto rotante compatto. Con fino a 40 A per circuito di alimentazione e supporto 0–380 V AC/DC, contatti in metallo prezioso e basso attrito statico, è adatto a piattaforme rotanti pesanti, macchine da costruzione, sistemi marini e linee di produzione automatizzate.

Caratteristiche principali

• 54 canali in un'unità – alimentazione + segnale + rete industriale + video integrati
• Trasmissione di potenza ad alta corrente – fino a 40 A per circuito di potenza, 0–380 V AC/DC
• Forte immunità alle interferenze – disposizione indipendente per segnale/rete/video, isolamento ≥40 dB
• Contatto elettrico stabile – contatti in metallo prezioso, variazione della resistenza di contatto dinamica ≤10 mΩ
• Alta isolamento dielettrico – test dielettrico 1000 V AC superato, senza tracking o archi
• Basso attrito di rotazione – coppia di attrito statico max. ≤10 N·m
• Struttura industriale robusta – involucro in lega di alluminio, peso ≤25 kg, protezione IP51
• Ampia temperatura di esercizio – -40°C a +55°C
• Facile installazione – datum di montaggio di precisione, uscita tipo presa, guarnizione di tenuta conduttiva

Applicazioni tipiche

• Grandi piattaforme rotanti e azionamenti di rotazione
• Macchine edili e attrezzature pesanti
• Sistemi marini e macchinari di coperta
• Linee di produzione automatizzate
• Piattaforme radar, snodi di gru e banchi prova rotanti

Servizio di personalizzazione
La quantità di circuiti, la portata di corrente, il tipo di segnale, lo stile del connettore, la dimensione della flangia e la direzione di uscita possono essere personalizzati in base all'assetto dell'apparecchiatura. Supporto OEM/ODM disponibile per integratori e produttori di macchine.

Specifiche

• Modello: DHK105-54
• Canali: 54 (alimentazione + segnale + rete industriale + video)
• Corrente nominale dei circuiti di alimentazione: fino a 40 A per circuito
• Supporto tensione: 0–380 V AC/DC
• Materiale dei contatti: contatti in metallo prezioso
• Variazione della resistenza di contatto dinamica: ≤10 mΩ
• Isolamento (segnale/rete/video): ≥40 dB
• Test di isolamento dielettrico: 1000 V AC superato
• Coppia di attrito statico max.: ≤10 N·m
• Involucro: lega di alluminio
• Peso: ≤25 kg
• Grado di protezione: IP51
• Intervallo di temperatura di funzionamento: -40°C a +55°C
• Caratteristiche di installazione: datum di montaggio di precisione, uscita tipo presa, guarnizione di tenuta conduttiva
• Personalizzazione: quantità di circuiti, portata di corrente, tipo di segnale, stile del connettore, dimensione flangia, direzione di uscita; supporto OEM/ODM
