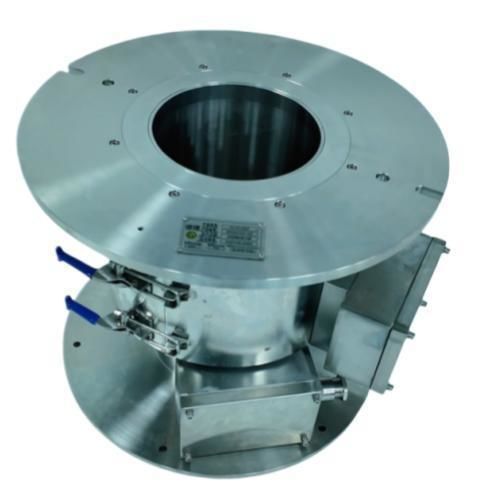

Collettore rotante per l'industria petrolifera HDC15-29

industrialeper applicazioni pesantiin acciaio inox 304

Breve descrizione
Conosciuto anche come anello collettore antideflagrante, questo prodotto è un componente conduttivo speciale sviluppato per ambienti esplosivi ad alto rischio contenenti gas, polvere di carbone, vapori chimici infiammabili, polveri combustibili e altri mezzi pericolosi. La sua funzione principale è trasmettere energia elettrica e segnali di controllo in modo stabile e sicuro dalle parti fisse ai componenti rotanti durante la rotazione continua a 360°, isolando completamente le scintille elettriche generate dall'attrito rotazionale per eliminare i rischi di esplosione.

Principio di funzionamento

• Principio di trasmissione della potenza: Struttura divisa in statore (fisso) e rotore (rotante). Spazzole in metallo prezioso a contatto con anelli conduttori mantengono una connessione elettrica stabile durante la rotazione continua avanti/indietro a 360°, prevenendo torsioni del cavo, avvolgimenti, rottura del conduttore e danni all'isolamento.
• Logica di sicurezza antideflagrante: I microarchi elettrici generati durante l'attrito di contatto sono completamente racchiusi all'interno di un involucro antideflagrante sigillato ad alta resistenza. Pressacavi antideflagranti abbinati impediscono l'ingresso di gas e polvere esterni, evitando che archi interni inneschino miscugli esplosivi esterni e impedendo l'ingresso di mezzi pericolosi nella cavità.

Punti critici nell'uso di anelli collettori ordinari in aree pericolose di miniera

• Rischio di esplosione estremamente elevato: Le scintille esposte degli anelli ordinari possono accendere miscele gas/polvere di carbone nelle miniere.
• Danni frequenti ai cavi: Le rotazioni reciproche ripetute causano fatica da torsione dei cavi, rottura dei conduttori e crepe nell'isolamento, portando a fermo macchina e perdite di produzione.
• Suscettibilità a guasti in ambienti corrosivi sotterranei: Polvere, vapore acqueo e spruzzi salini accelerano la corrosione e l'ossidazione dei contatti, causando conduttività instabile e interruzioni di alimentazione.
• Prestazioni conduttive instabili durante il funzionamento prolungato a carico elevato: Scarsa resistenza all'usura, ampie fluttuazioni della resistenza dinamica, generazione di calore e intensificazione degli archi provocano rischio di perdita elettrica e invecchiamento dell'isolamento.

Vantaggi tecnici principali del modello HDC15-29

• Struttura antincendio professionale adatta alle zone pericolose delle miniere di carbone, con cavità antideflagrante completamente sigillata e pressacavi antideflagranti.
• Rotazione illimitata a 360° tramite statore/rotore diviso montato al centro di rotazione del tamburo per eliminare i danni da torsione dei cavi.
• Involucro in acciaio inox 304 e protezione contro polvere/spruzzi IP56 per elevata resistenza alla corrosione e all'umidità.
• Gruppo contatti in metallo prezioso che fornisce conduttività stabile a bassa resistenza; fluttuazione della resistenza dinamica ≤5 mΩ, resistenza dielettrica 2000 V CA per 60 s, resistenza di isolamento ≥500 MΩ, adatto a funzionamento continuo a carico pesante.
• Ampia gamma di temperatura operativa -40°C a +85°C con componenti testati per l'invecchiamento termico estremo.
• Progetto standard con cablaggio diviso per una semplice installazione e manutenzione; cavità di cablaggio indipendenti per statore e rotore, montaggio a flangia standard e morsettiere TB2510 con marcatura chiara dei circuiti.
• Design ecologico senza amianto per soddisfare gli standard di controllo ambientale delle miniere e prolungare la vita utile dell'apparecchiatura.

Principali campi di applicazione

• Miniere di carbone e metalli: tamburi cavo sotterranei, argani rotanti in cava, attrezzature minerarie rotanti, argani di miniera, apparecchiature di monitoraggio rotanti sotterranee (modello rappresentativo: HDC15-29).
• Industria petrolifera e chimica: piattaforme offshore, reattori agitatori antideflagranti, apparecchiature di trasporto rotanti antideflagranti, meccanismi di ispezione rotanti per oleodotti e gasdotti.
• Industrie a rischio di esplosione di polveri: macchine per la pulizia dei cereali, attrezzature rotanti per cemento, macchine di imballaggio antideflagranti per polveri.
• Altri scenari ad alto rischio: apparecchiature di verniciatura antideflagranti, macchinari rotanti metallurgici ad alta temperatura, attrezzature rotanti in magazzini di stoccaggio infiammabili/esplosivi.

Differenze tra anelli collettori antideflagranti e anelli collettori ordinari

• Standard di sicurezza: Gli anelli antideflagranti richiedono la certificazione Ex; gli anelli ordinari no e non sono adatti per aree pericolose.
• Struttura dell'involucro: Le unità antideflagranti utilizzano cavità ignifughe sigillate in acciaio inox ad alta resistenza; le unità ordinarie usano involucri in acciaio al carbonio sottile o plastica senza capacità di tenuta antideflagrante.
• Contatti conduttivi: Gli anelli antideflagranti utilizzano coppie di attrito in metallo prezioso a bassa scintilla; gli anelli ordinari usano leghe comuni che producono scintille continue.
• Grado di protezione: I modelli antideflagranti hanno un minimo IP54, i modelli per miniere raggiungono IP56; gli anelli ordinari spesso hanno IP20–IP44.
• Ambienti applicabili: Gli anelli antideflagranti sono progettati per gas, polvere, corrosione e grandi escursioni termiche; gli anelli ordinari sono destinati solo a officine pulite non esplosive.

Specifiche tecniche

• Modello: HDC15-29
• Categoria / Indicatori principali: Anello collettore antideflagrante per applicazioni minerarie
• Specifiche di base: 20 circuiti; corrente nominale 10 A per circuito; tensione nominale 380/440 V CA; velocità di rotazione applicabile 0–50 rpm
• Sicurezza elettrica: Resistenza di isolamento ≥500 MΩ; tensione di prova 2000 V CA per 60 secondi; fluttuazione della resistenza dinamica ≤5 mΩ
• Protezione & materiali: Grado di protezione IP56; involucro in acciaio inox 304; contatti conduttivi in metallo prezioso
• Resistenza ambientale: Intervallo di temperatura di esercizio –40°C a +85°C; umidità ambiente <70%
• Accessori antideflagranti: 2 set di pressacavi M32×1.5; compatibile con cavi di diametro esterno ≤24 mm
• Caratteristiche aggiuntive: Senza amianto; cavità di cablaggio antideflagrante divisa; montaggio su flangia standard; certificazione antideflagrante per miniere
• Riferimenti di installazione: Diametro del cerchio di riferimento per il montaggio a flangia 500 ±0.1 mm; diametro esterno di montaggio 550 mm; morsetti TB2510 standardizzati con marcature chiare dei circuiti
