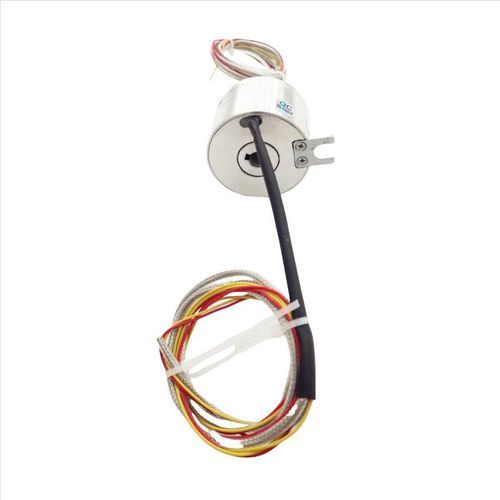

Collettore rotante elettrico DHK008-5albero di trasmissionecon foro passanteper applicazioni industriali
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- elettrico
- Struttura
- albero di trasmissione, con foro passante
- Applicazioni
- per applicazioni industriali, per illuminazione a LED
- Materiale
- in lega d'alluminio
- Altre caratteristiche
- con contatti in oro, su misura, in miniatura
- Tensione
Max.: 240 V
Min.: 0 V
- Corrente primaria
Max.: 20 A
Min.: 2 A
- Velocità di rotazione
Max.: 1.000 rpm
(6.283 rad.min-1)Min.: 0 rpm
(0 rad.min-1)- Numero di contatti
8 unit
- Diametro interiore
8 mm
(0,31 in)- Diametro esterno
Max.: 800 mm
(31,5 in)Min.: 10 mm
(0,39 in)
Descrizione
Descrizione breve
Dettagli prodotto
Applicazioni tipiche
Descrizione della nomenclatura
Parametri tecnici DHK008-5
Classi prodotto:
Generale — Velocità: 0–200 rpm — Vita: 20 milioni di giri
Industriale — Velocità: 300–1000 rpm — Vita: 60 milioni di giri
Parametri tecnici:
Specifiche tecniche
- Serie DHK: anelli passanti miniaturizzati per trasmettere segnali, correnti deboli/alte e tensioni tramite un foro centrale
- Progettati per consentire il passaggio di tubazioni, cavi, fluidi o alberi rotanti mantenendo la continuità elettrica
- Contatto multipunto con spazzole in metalli preziosi per bassa attrito e connessione stabile
- Diametro foro: 8 mm (modello DHK008-5)
- Anelli placcati oro e spazzole in lega placcate oro; supporta trasmissione mista di segnali e potenza
- Totalmente personalizzabile (numero di circuiti, corrente, tensione, materiale della custodia, lunghezza dei cavi); nessuno stock standard
Dettagli prodotto
- Serie: DHK mini foro interno (anelli passanti)
- ID standard: 3–500 mm; OD: 10–800 mm (dimensioni su misura disponibili)
- Modello DHK008-5: foro da 8 mm per sistemi elettromeccanici rotanti che richiedono un passaggio centrale
- Configurazione tipica: 8 circuiti; esempio di corrente per circuito: 2 A (configurabile)
- Custodia standard: lega di alluminio; opzioni: materie plastiche tecniche o acciaio inox
- Può essere integrato con adattatori in fibra ottica, rotativi per liquidi o adattatori pneumatici per soluzioni ibride
Applicazioni tipiche
- Avvolgitori e azionamenti rotanti
- Scanner laser e sistemi di imaging
- Telecamere per ispezione in tubazioni e attrezzature per trivellazione
- Supporti rotanti per fiere e display
- Distributori automatici e macchine per somministrazione alimenti
- Sistemi di ispezione CCD e visione industriale
- Macchine di assemblaggio automatiche e tavole indicizzatrici
- Illuminazione LED rotante, macchine per etichettatura e marcatura
- Strumentazione da laboratorio e dispositivi per test biologici
- Qualsiasi applicazione che richieda trasmissione elettrica/segnale a 360° attraverso un foro centrale
Descrizione della nomenclatura
- DH = serie di anelli collettori elettrici
- K = installazione passante (foro interno)
- Il valore numerico indica il diametro del foro (es.: 008 = 8 mm)
- Il suffisso indica il numero totale di circuiti (es.: -5); identificatori aggiuntivi possono indicare lunghezza del cavo, tipo di connettore o variante di installazione
- La corrente nominale può essere specificata per circuito quando si utilizzano circuiti eterogenei
Parametri tecnici DHK008-5
Classi prodotto:
Generale — Velocità: 0–200 rpm — Vita: 20 milioni di giri
Industriale — Velocità: 300–1000 rpm — Vita: 60 milioni di giri
Parametri tecnici:
- Numero di circuiti: 8 (esempio)
- Temperatura di esercizio: -40°C a +65°C
- Opzioni di corrente nominale: 2 A, 5 A, 10 A, 15 A, 20 A (selezionabile)
- Umidità di lavoro: ≤70%
- Tensione nominale: 0–240 VAC/VDC
- Classe di protezione: IP54
- Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
- Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s
- Materiale di contatto elettrico: metalli preziosi (placcati oro)
- Variazione dinamica della resistenza di contatto: ≤10 mΩ
- Custodia: lega di alluminio (opzioni: plastiche tecniche, acciaio inox)
- Conduttori: Teflon colorato; lunghezza standard 500 mm ±20 mm
- Velocità di esercizio: generale 0–600 rpm; industriale fino a 1000 rpm
- Personalizzazione: numero di circuiti, correnti, tensioni, materiale custodia e integrazione ibrida disponibili
Specifiche tecniche
- Modello: DHK008-5
- Diametro foro: 8 mm
- Numero di circuiti: 8 (esempio)
- Opzioni di corrente nominale: 2–20 A per circuito
- Tensione nominale: 0–240 VAC/VDC
- Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
- Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s
- Materiale di contatto: anelli placcati oro e spazzole in lega placcata oro
- Variazione di resistenza dinamica: ≤10 mΩ
- Temperatura operativa: -40°C a +65°C
- Classe di protezione: IP54
- Custodia: lega di alluminio (opzioni su richiesta)
- Lunghezza conduttori: 500 mm ±20 mm
- Opzioni di personalizzazione: circuiti, correnti, tensioni, materiale custodia, integrazione fibra/liquido/pneumatica
