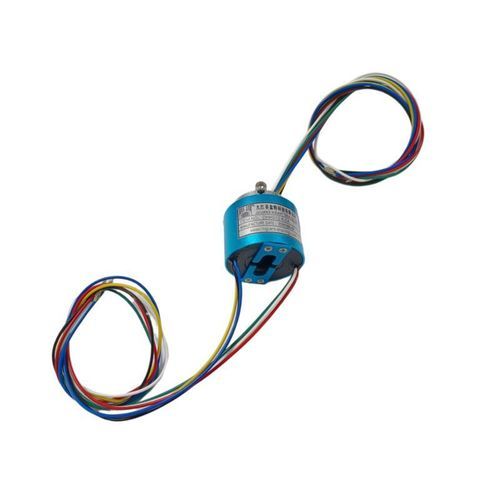

Collettore rotante con foro passante DHK012-6-5A

per applicazioni di videosorveglianzaper applicazioni industrialiper tavola rotante

Descrizione breve
Il nostro anello collettore passante da 12 mm (modello: DHK012-6-5A) garantisce la trasmissione affidabile di potenza e segnali in un corpo compatto Ø 35 mm. Con 6 circuiti indipendenti 0–5A e 0–240V, contatti oro-oro e anelli in lega di rame, è progettato per automazione industriale, macchine di imballaggio, piattaforme CCTV e banchi prova.

Specifiche principali

• Dimensioni: alesaggio 12 mm × diametro esterno 35 mm
• Circuiti: 6 anelli, 0–5A per anello, 0–240V AC/DC
• Sistema di contatto: contatti oro-oro; anelli in lega di rame (placcatura Ag≥1um)
• Prestazioni: fino a 250 rpm; temperatura d'esercizio -30°C ~ +80°C
• Protezione: IP51
• Uso tipico: automazione, CCTV, imballaggio, tavole rotanti

Caratteristiche chiave

• Design salvaspazio: alesaggio 12 mm e Ø est. 35 mm per integrazione semplice su alberi o assiemi concentrici
• Prestazioni elettriche stabili: 6 circuiti indipendenti che supportano 0–5A e 0–240V AC/DC con resistenza di contatto ultra-bassa (Statica <0.005Ω, Dinamica <0.01Ω)
• Sistema di contatto premium: contatti oro-oro per basso rumore elettrico e lunga durata rispetto alle spazzole in carbone
• Anelli conduttivi di alta qualità: base in lega di rame con placcatura metallo prezioso (Ag≥1um, Ra<0.4) per conducibilità e resistenza alla corrosione
• Gamma operativa robusta: rotazione continua fino a 250 rpm e funzionamento affidabile da -30°C a +80°C
• Sicurezza e isolamento: resistenza di isolamento 500MΩ @ 500VDC; rigidità dielettrica 500V@50Hz, 60s senza rottura
• Classe di protezione: IP51 — protezione industriale interna di base (non impermeabile)

Specifiche tecniche (tabella)
Parametro — Specifica
Alesaggio (dimensione del foro) — 12 mm
Diametro esterno — 35 mm
Numero di circuiti — 6 anelli
Corrente nominale — 0–5A per anello
Tensione nominale — 0–240V AC/DC (tensione di lavoro 220VAC)
Materiale dei contatti — Oro su oro
Materiale degli anelli — Lega di rame + placcatura metallo prezioso (Ag≥1um, Ra<0.4)
Variazione resistenza di contatto — Statica <0.005Ω, Dinamica <0.01Ω
Resistenza di isolamento — 500MΩ @500VDC (25°±5, UR <85%)
Rigidità dielettrica — 500V@50Hz, 60s senza rottura (25°±5, UR <85%)
Temperatura di esercizio — -30°C ~ +80°C
Velocità di rotazione — Fino a 250 rpm
Classe di protezione — IP51

Applicazioni tipiche

• Tavole rotanti e dispositivi di indicizzazione
• Macchine per imballaggio e riempimento
• Piattaforme CCTV e sistemi di sorveglianza
• Linee di produzione automatizzate
• Banchi prova di laboratorio e sensori rotanti
• Controllo passo pale eoliche (segnali a bassa potenza)

Personalizzazione & servizio OEM

• Numero di circuiti personalizzabile (2–72)
• Opzioni miste potenza + segnale (Ethernet, USB, encoder, termocoppia)
• Opzioni per velocità maggiori (fino a 3000 rpm) e grado IP superiore (IP65/IP67)
• Lunghezze cavo o connettori speciali; disegni tecnici forniti su richiesta

Perché scegliere noi

• Garanzia 12 mesi su tutti gli anelli collettori
• Controllo qualità rigoroso con test elettrici al 100% prima della spedizione
• Tempi rapidi: 3–7 giorni standard, 7–15 giorni per personalizzazioni
• MOQ: 1 pezzo — ordini di prova accettati
