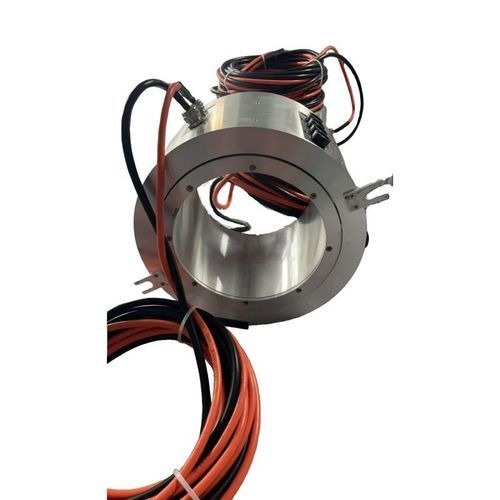

Collettore rotante 100 Mbps DHK152-8

ibridovia Ethernetalbero di trasmissione

Panoramica del prodotto
L'anello collettore passante da 152 mm è una soluzione ibrida ad alte prestazioni progettata per sistemi rotanti pesanti. Combina 3 circuiti di alimentazione da 5A e 5 circuiti Ethernet 100M in un'unità compatta, eliminando l'attorcigliamento dei cavi e garantendo una trasmissione dati affidabile.

Caratteristiche principali

• Ampio passaggio: diametro interno 152 mm per il passaggio di assi, cavi o linee pneumatiche.
• Trasmissione ibrida: integra alimentazione (spazzole in carbone J201) ed Ethernet (spazzole argentate) senza interferenze di segnale.
• Alta velocità e lunga durata: supporta fino a 1000 RPM con vita utile progettuale di 520.000.000 di rivoluzioni.
• Materiali: corpo in lega di alluminio, anelli in lega di rame (argentati per Ethernet) per durata e contatto stabile.
• Personalizzabile: lunghezza dei cavi, connettori (es. RJ45) e configurazione dei circuiti adattabili alle esigenze.

Applicazioni

• Automazione industriale e robotica (tavole rotanti, bracci robotici)
• Turbine eoliche e macchinari pesanti
• Scanner TC medici e banchi prova ad alta velocità
• Antennne radar, camere panoramiche e sistemi di sorveglianza
• Qualsiasi applicazione che richieda alimentazione e trasferimento dati ad alta velocità tramite un'interfaccia rotante

Caratteristiche / specifiche tecniche

• Model / Reference: DHK152-8
• Circuiti: 8 (3 Power + 5 Ethernet)
• Corrente nominale: Power 3 x 5 A; linee Ethernet 5 x 5 A
• Tensione nominale: 0 a 24 V AC/DC
• Resistenza di isolamento: 1500 MΩ a 1000 V DC
• Rigidità dielettrica: 1500 V AC a 50 Hz, 60 s, 2 mA
• Variazione di resistenza dinamica: 50 mΩ max
• Velocità operativa: 0 a 1000 RPM
• Temperatura di esercizio: -20 a 80 °C
• Umidità di esercizio: < 70%
• Materiale corpo: lega di alluminio
• Materiale spazzole: spazzole in carbone J201 per alimentazione; spazzole argentate per Ethernet
• Materiale anelli: lega di rame per alimentazione; lega di rame placcata in argento per Ethernet
• Lunghezza cavi: interno 4000 ±100 mm; esterno 5000 ±100 mm
• Dimensioni: diametro interno 152 mm; diametro esterno 230 mm; lunghezza totale 137 mm
