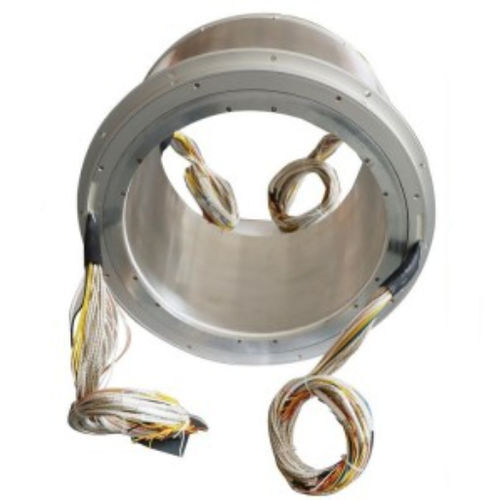

Collettore rotante ad albero cavo DHK310

con foro passanteper avvolgicavoindustriale

Breve descrizione

• Linea DHK310: anelli collettori conduttivi con albero cavo e ampio foro interno.
• Serie standard monoblocco di precisione con foro passante da 310 mm (adatto per alberi ≤ 310 mm; è disponibile un adattatore a manicotto per diametri inferiori).
• Prodotto su richiesta; supporta circuiti misti di potenza e segnale.
• Anelli placcati oro e spazzole in lega disponibili; più opzioni di corrente e tensione.

Dettagli del prodotto
La serie DHK310-78 di anelli collettori per albero cavo è progettata per sistemi elettromeccanici rotanti che richiedono un foro interno da 310 mm. Fornisce trasmissione continua a 360° di potenza e segnali per sistemi di controllo industriale automatizzato, sistemi di trasmissione rotante e robot di carico intelligenti.

La portata tipica degli anelli di potenza è 20 A per anello (fino a 48 anelli) e la portata tipica degli anelli di segnale è 5 A per anello (fino a 96 anelli). I materiali dell'involucro includono lega di alluminio; alcune varianti con albero cavo utilizzano acciaio inox. Il prodotto supporta configurazioni personalizzate di conteggio dei circuiti, correnti nominali e opzioni di connettori su richiesta.

Applicazioni tipiche

• Macchine automatiche
• Avvolgitori e tamburi cavi
• Robot e sensori di rotazione
• Apparecchiature per display e imaging
• Macchine per il confezionamento
• Piattaforme girevoli industriali
• Dispositivi medicali e farmaceutici
• Macchine di marcatura e riempimento
• Macchine utensili CNC

Descrizione della denominazione
(1) Tipo prodotto: DH — anello collettore elettrico.
(2) Metodo di installazione: K — foro passante.
(3) Diametro del foro passante: 310 mm per questa serie.
(4) Circuiti totali: configurabile su richiesta.
(5) Corrente nominale: specificata per circuito; più opzioni disponibili.
(6) Identificazione: il suffisso -XXX può indicare lunghezza cavo, connettori o varianti di installazione.

Classe e durata operativa

• Generale — Velocità di lavoro 0–200 rpm — Vita ~20 milioni di rivoluzioni
• Industriale — Velocità di lavoro 300–1000 rpm — Vita ~60 milioni di rivoluzioni

Parametri tecnici
Elettrici

• Numero di anelli: personalizzabile
• Opzioni di corrente nominale: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensione nominale: 0–240 VAC/VDC
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variazione della resistenza di contatto dinamica: ≤ 10 mΩ

Meccanici / Ambientali

• Velocità di funzionamento: 0–600 rpm (grado industriale fino a 1000 rpm)
• Temperatura di esercizio: -40 °C a +65 °C
• Umidità di funzionamento: ≤70%
• Grado di protezione: IP54
• Materiale involucro: lega di alluminio (alcune varianti acciaio inox)
• Materiale contatto elettrico: metalli preziosi; placcatura in oro opzionale
• Cavi: isolamento Teflon colorato; lunghezza standard 500 mm + 20 mm

Note

• Valore tipico anello di potenza: 20 A per anello (max 48 anelli).
• Valore tipico anello di segnale: 5 A per anello (max 96 anelli).
• È possibile fornire un adattatore a manicotto per fori inferiori al nominale per adattare alberi di diametro minore.
• Prodotto personalizzabile: numero di circuiti, correnti/tensioni, connettori e dettagli di montaggio su richiesta.

Specifiche tecniche

• Modello / Serie: DHK310
• Foro passante (alesaggio interno): 310 mm (standard)
• Numero di anelli: personalizzabile
• Opzioni di corrente nominale: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensione nominale: 0–240 VAC/VDC
• Valore tipico anello potenza: 20 A per anello (max 48)
• Valore tipico anello segnale: 5 A per anello (max 96)
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variazione dinamica della resistenza di contatto: ≤ 10 mΩ
• Velocità di funzionamento: 0–600 rpm (grado industriale fino a 1000 rpm)
• Temperatura di esercizio: -40 °C a +65 °C
• Umidità di funzionamento: ≤70%
• Grado di protezione: IP54
• Materiale involucro: lega di alluminio (alcune varianti acciaio inox)
• Materiale contatto: metalli preziosi; placcatura in oro opzionale
• Cavi: Teflon colorato; lunghezza standard 500 mm + 20 mm
• Opzioni personalizzabili: adattatore a manicotto, numero di circuiti, connettori, lunghezza cavo e opzioni di montaggio
