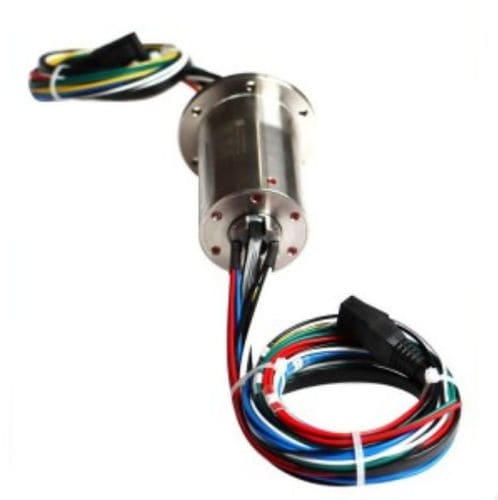

Collettore rotante elettrico DHK010-16-002

albero di trasmissionecon foro passanteper applicazioni industriali

Descrizione breve

• Anello collettore passante compatto per trasmissione continua a 360° di alimentazione e segnali misti.
• Modello DHK010-16-002 con foro interno da 10 mm e opzione di montaggio con flangia.
• Contatto multipunto con spazzole in metallo prezioso; anelli placcati oro e spazzole in lega placcate oro.
• Supporta trasmissione mista di segnale e potenza; numero di circuiti, corrente e tensione configurabili.

Serie / Panoramica
La serie DHK mini foro interno supporta ID standard e personalizzati da 3 a 500 mm e OD da 10 a 800 mm. Il DHK010-16-002 combina un foro passante da 10 mm, la capacità di trasmissione segnale/potenza, un'opzione standard di 2 A per anello e fino a 16 anelli. Involucro: lega di alluminio (plastica tecnica o acciaio inox opzionali). Progettato per la trasmissione stabile di potenza e segnali in sistemi elettromeccanici che richiedono rotazione continua. Può essere integrato con giunti rotanti gas/liquido o slip ring in fibra ottica per soluzioni ibride multifunzione.

Applicazioni tipiche

• Macchine di avvolgimento
• Scanner laser
• Telecamere per ispezione in tubi
• Attrezzature per esposizione e display
• Distributori automatici e macchine alimentari
• Sistemi di ispezione visiva CCD
• Sistemi di visione intelligente
• Macchine di assemblaggio automatizzate
• Illuminazione LED rotante
• Macchine per etichettatura
• Apparecchiature da laboratorio
• Strumenti per test biologici
• Qualsiasi dispositivo che richieda rotazione continua a 360° con trasmissione di potenza e segnali

Denominazione del prodotto

• Tipo di prodotto: DH — anello collettore elettrico
• Metodo di installazione: K — foro passante
• Diametro foro passante: 10 mm
• Numero totale di circuiti: fino a 16
• Corrente nominale per anello: standard 2 A (opzioni: 2 A, 5 A, 10 A, 15 A, 20 A)
• Suffisso identificativo: -XXX distingue le specifiche dello stesso modello

Tabella delle classi
Generale — Velocità di lavoro: 0–200 rpm — Durata: 20 milioni di giri
Industriale — Velocità di lavoro: 300–1000 rpm — Durata: 60 milioni di giri

Parametri tecnici (riepilogo)

• Numero di anelli: fino a 16
• Opzioni di corrente nominale: 2 A, 5 A, 10 A, 15 A, 20 A per anello
• Tensione nominale: 0–240 VAC/VDC
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s (2 mA)
• Variazione dinamica della resistenza di contatto: < 10 mΩ
• Velocità di lavoro: 0–600 rpm (fino a 1000 rpm per grado industriale)
• Temperatura di esercizio: -40 °C a +65 °C
• Umidità di lavoro: ≤70%
• Grado di protezione: IP54
• Materiale dell'involucro: lega di alluminio (plastica tecnica o acciaio inox opzionali)
• Materiale dei contatti elettrici: metalli preziosi (anelli placcati oro e spazzole placcate)
• Cavi: isolamento in Teflon colorato, lunghezza 500 mm ±20 mm
