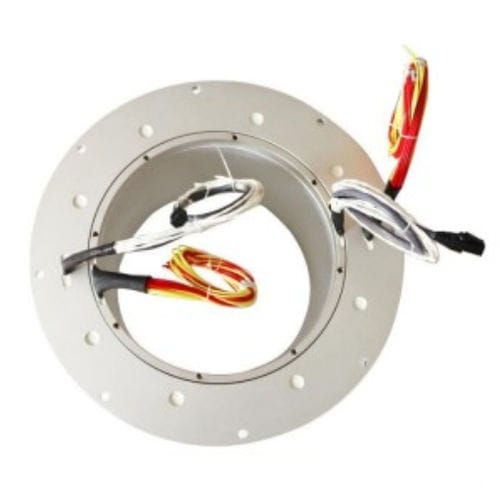

Collettore rotante via Ethernet DHK242-60

100 Mbpsalbero di trasmissioneper l'industria petrolifera

Breve descrizione
Serie DHK242-60: anello collettore passante con foro interno 242 mm per rotazione continua a 360°. Scocca monoblocco in lega di alluminio; opzioni circuiti e protezione configurabili.

Specifiche del foro

• Diametro interno del foro: 242 mm
• Sistemi compatibili: sistemi elettromeccanici rotanti che richiedono un foro da 242 mm

Parametri anelli di potenza

• Corrente nominale per circuito (esempio): 20 A
• Numero massimo tipico di circuiti di potenza (esempio): 48 circuiti

Parametri anelli di segnale

• Corrente nominale per circuito (esempio): 5 A
• Numero massimo tipico di circuiti di segnale (esempio): 96 circuiti

Funzione principale
Supporta rotazione continua a 360° per trasmettere:

• Potenza elettrica
• Segnali di controllo e dati

Applicazioni tipiche

• Sistemi di controllo industriale automatizzati
• Sistemi di trasmissione di potenza automatizzati
• Robot di riempimento e carico
• Macchine automatiche e impianti di confezionamento
• Avvolgicavi e tavole rotanti industriali
• Robot e sensori di rotazione
• Apparecchiature di visualizzazione
• Dispositivi medicali e farmaceutici
• Macchine utensili CNC e macchine di marcatura

Panoramica prodotto / Note aggiuntive
Il DHK242-60 è un anello collettore passante della serie grand foro interno DHK, con scocca monoblocco in lega di alluminio. Dimensioni e opzioni tipiche: diametro interno 242 mm, diametro esterno ≈308 mm, numero comune di circuiti 60. Supporta circuiti di segnale (es. 2 A) e varie portate per i circuiti di potenza (es. 10 A, 15 A, 20 A, 30 A). Tensioni d'esercizio indicate: 24 V–380 V; personalizzabile fino a 1000 V. Grado di protezione personalizzabile (es. fino a IP65/IP68).

Denominazione del prodotto
Tipico schema del nome: DH (anello collettore elettrico) K (passante) 242 (diametro del foro in mm) - 60 (numero totale di circuiti). Possono essere aggiunti codici per indicare lunghezza cavo, connettori o varianti di installazione.

Specifiche tecniche

• Numero di circuiti: 60 (esempio)
• Opzioni di corrente nominale: 2 A, 5 A, 10 A, 15 A, 20 A
• Tensione nominale: 0–240 VAC/VDC (esempi tabella tecnica)
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Rigidità dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Variazione della resistenza di contatto dinamica: ≤10 mΩ
• Materiale contatti: metalli preziosi
• Materiale scocca: lega di alluminio
• Conduttori: PTFE colorato, lunghezza 500 mm ±20 mm
• Velocità di esercizio (generale): 0–600 rpm (es.: generale 0–200 rpm; industriale 300–1000 rpm)
• Durata di funzionamento (esempi): generale ≈20 milioni di giri; industriale ≈60 milioni di giri
• Temperatura di esercizio: -40 °C a +65 °C
• Umidità di esercizio: ≤70%
• Grado di protezione (es./predefinito): IP54 (personalizzabile fino a IP65/IP68)
