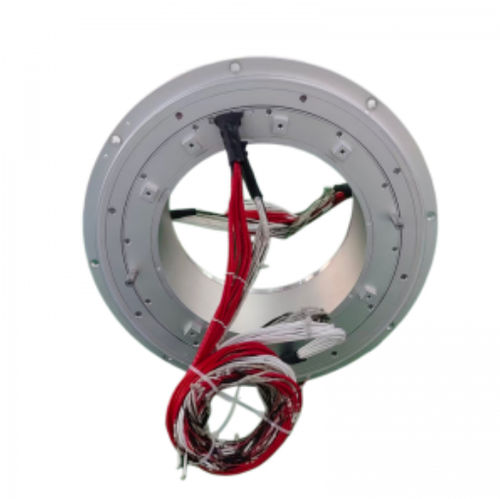

Collettore rotante RS-422 DHK190-50

con foro passanteper centrale eolicaper apparecchi medici

Breve descrizione
Ingiant DHK190-50 è un anello collettore passante di grande diametro con diametro interno 190 mm e diametro esterno 300 mm, che fornisce 50 circuiti (8×20A/54V, 12×10A/54V e 30×RS422) per trasmissione combinata di potenza e segnali RS422 su piattaforme rotanti. Classe IP51 e funzionamento da -40 °C a +65 °C, progettato per applicazioni industriali, aerospaziali e di difesa impegnative.

Panoramica del prodotto
Il DHK190-50 integra canali di potenza e RS422 in un design passante compatto che consente il passaggio di alberi centrali, cablaggi o condotte. Supporta rotazione continua fino a 100 rpm, con contatti oro‑su‑oro e scocca in lega di alluminio per prestazioni elettriche stabili e usura ridotta.

Specifiche principali

• Diametro del foro: Ø190 mm
• Diametro esterno: Ø300 mm
• Totale circuiti: 50 (8×20A/54V, 12×10A/54V, 30×RS422)
• Gamma di velocità: 0–100 rpm
• Classe di protezione: IP51
• Resistenza di contatto dinamica: ≤ 10 mΩ
• Resistenza di isolamento: ≥ 500 MΩ a 500 VDC
• Temperatura di esercizio: -40 °C a +65 °C
• Materiale scocca: lega di alluminio
• Materiale contatti: oro‑su‑oro

Vantaggi principali

• Grande foro passante (Ø190 mm) per integrazione semplice con alberi centrali, cablaggi o condotte di fluido/gas.
• Trasmissione ibrida potenza e RS422 per erogazione simultanea di corrente ad alta intensità e comunicazioni dati stabili.
• Materiali e intervallo termico idonei ad impiego militare per funzionamento affidabile in ambienti gravosi.
• Bassa manutenzione grazie alla scocca in alluminio di precisione e alla tecnologia avanzata di spazzole/contatti, riducendo i fermi macchina e i costi di servizio.

Applicazioni tipiche

• Aerospaziale e difesa: sistemi radar, UAV, comunicazioni satellitari, piattaforme veicolari.
• Automazione industriale: turbine eoliche, macchine per imballaggio, robot industriali, tavole rotanti.
• Attrezzature speciali: piattaforme di sorveglianza, dispositivi medici rotanti, sistemi optoelettronici embarcati.

Specifiche tecniche

• Modello: DHK190-50
• Foro (diametro interno): 190 mm
• Diametro esterno: 300 mm
• Configurazione circuiti: 8×20A/54V, 12×10A/54V, 30×RS422
• Velocità nominale: fino a 100 rpm (continua)
• Classe di protezione: IP51
• Resistenza di contatto dinamica: ≤ 10 mΩ
• Resistenza di isolamento: ≥ 500 MΩ a 500 VDC
• Intervallo di temperatura di esercizio: -40 °C a +65 °C
• Scocca: lega di alluminio
• Materiale contatti: oro‑su‑oro
