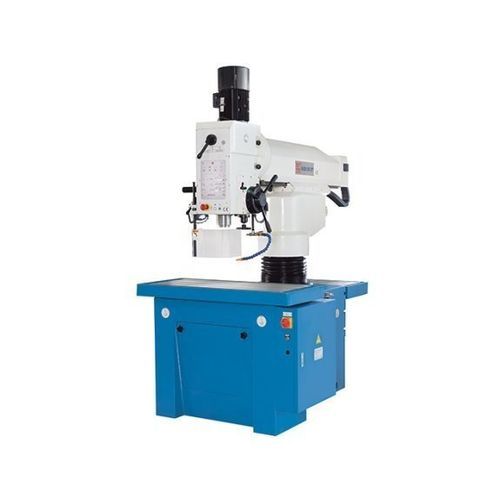

Macchina di foratura radiale KSR 50 VT

per acciaioad alta precisionea velocità variabile

Panoramica
I trapani radiali della serie KSR seguono il principio utensile-verso-pezzo e offrono forature ad alta velocità con grande flessibilità. Il KSR 50 VT è dotato di avanzamento del cannotto servocomandato controllato elettronicamente e di un display touch-screen che supporta la scelta dei parametri di foratura e filettatura. Ideale per pezzi singoli e piccole serie, nonché per manutenzione, costruzione di utensili e lavorazione dell’acciaio.

Punti salienti

• Concetto operativo unico con 3 stazioni di lavoro
• Controllo ampliato delle funzioni tramite touchscreen
• Avanzamento del cannotto con servomotore per velocità d’avanzamento variabili e precise
• Guide lineari per movimento del braccio fluido e di alta precisione
• Ampia area di lavoro espandibile con tavole orientabili e angolari opzionali
• 3 anni di garanzia sul touchscreen

Dettagli del prodotto

• Tavola, colonna, trave superiore e testa ingranaggi in ghisa di elevato spessore per rigidità e durata
• Ampia area di lavoro espandibile con tavole orientabili e angolari per diverse opzioni di bloccaggio e lavorazione
• La trave superiore scorre su due guide lineari a rulli sovradimensionate per posizionamento preciso e bassa manutenzione
• Morsetti idraulici su colonna e trave superiore per fissaggio sicuro
• Mandrino principale con 2 marce e regolazione della velocità in modo continuo in ogni marcia
• Testa orientabile ±45° per forature angolari
• Sistema di lubrificazione centralizzato per semplificare la manutenzione

Avanzamento del cannotto (servo)

• Servomotore per avanzamento del cannotto con controllo a velocità variabile continua
• Fine corsa profondità impostato elettronicamente con precisione di posizionamento ±0,1 mm

Display e controllo

• Tutte le funzioni della macchina comandate e visualizzate tramite touchscreen
• Unità di misura selezionabili (mm o pollici)
• Modalità filettatura: inversione automatica del cannotto al raggiungimento della profondità di filettatura impostata
• Messaggi di allarme e stato per supportare l’operatore
• Il software suggerisce velocità e avanzamenti in base alla dimensione della punta
• Attivazione del circuito di raffreddamento direttamente dal touchscreen

Specifiche tecniche
Area di lavoro
Capacità di foratura: 50 mm
Capacità di maschiatura su acciaio: M 32
Portata (throat depth): 960 mm
Distanza naso mandrino - superficie tavola: 760 mm
Angolo di orientamento testa: ± 90°
Diametro colonna: 220 mm
Dimensione tavola: 1.200 mm x 505 mm
Corsa colonna: 400 mm
Corsa cannotto: 200 mm

Corsa
Corsa trave superiore: 590 mm

Mandrino
Attacco mandrino: 4 MT
Velocità mandrino (a variazione continua): 50 1/min - 2.000 1/min

Avanzamento
Avanzamenti: 1 mm/min - 300 mm/min

Potenza
Potenza motore azionamento principale: 3 kW
Potenza motore sollevamento: 1,5 kW
Potenza motore avanzamento: 1,26 kW
Potenza motore pompa idraulica: 0,37 kW
Potenza motore pompa refrigerante: 0,085 kW

Dimensioni e peso
Dimensioni complessive (lunghezza x larghezza x altezza): 1,72 m x 1,2 m x 2,25 m
Peso: 2.740 kg

Caratteristiche / specificazioni tecniche (sintesi)

• Modello: KSR 50 VT
• Capacità di foratura: 50 mm
• Capacità di maschiatura (acciaio): M32
• Portata: 960 mm
• Distanza mandrino - tavola: 760 mm
• Angolo testa ±90°
• Diametro colonna: 220 mm
• Dimensione tavola: 1.200 mm x 505 mm
• Corsa trave superiore: 590 mm
• Corsa colonna: 400 mm
• Corsa cannotto: 200 mm
• Attacco mandrino: 4 MT
• Velocità mandrino: 50 - 2.000 1/min (variabile)
• Avanzamenti: 1 - 300 mm/min
• Motore principale: 3 kW
• Dimensioni: 1,72 m x 1,2 m x 2,25 m
• Peso: 2.740 kg
