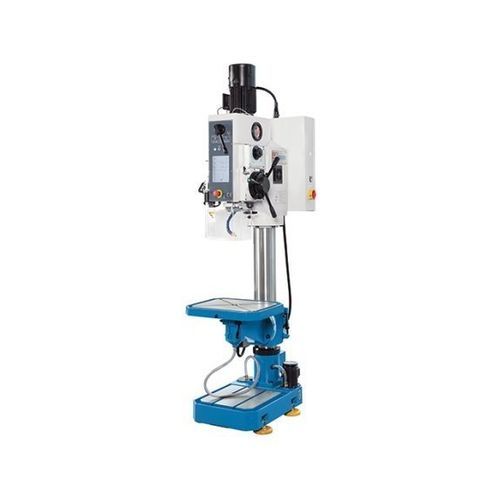

Macchina di foratura a colonna SSB 40 F Super VT

per acciaioa velocità variabileM24

Descrizione
I trapani della serie SSB F Super VT sono pensati per officine che eseguono manutenzione, pezzi su misura e produzione in piccole serie. Questi trapani a colonna uniscono una robusta struttura in ghisa a un pannello touchscreen da 8" che guida l'operatore nella scelta dei parametri di lavorazione. La velocità del mandrino è variabile in continuo e l'avanzamento del cannotto è dotato di un cambio manuale resistente. La tavola dispone di sollevamento motorizzato per agevolare la movimentazione di pezzi pesanti.

Punti salienti

• Pannello di controllo touchscreen 8" con funzioni di supporto
• Avanzamento automatico del cannotto con cambio manuale
• Velocità mandrino a variazione continua (inverter)
• Regolazione motorizzata dell'altezza tavola
• Tavola orientabile e girevole con cave diagonali
• 3 anni di garanzia sul touchscreen

Specifiche

• Adatto a forare, smussare, alesare e maschiare
• Struttura molto rigida con colonna a parete spessa e grande sbalzo
• Base, colonna, tavola e testa d'ingranaggio in ghisa di alta qualità
• Grande tavola con scanalature diagonali per trucioli; girevole e inclinabile
• Sollevamento tavola tramite potente azionamento motorizzato (corsa motorizzata 430 mm)
• Touchscreen robusto 8" con interfaccia intuitiva e aiuto alla selezione dei parametri
• Velocità mandrino regolabile in due rapporti tramite inverter
• Dispositivo di raffreddamento e lampada LED incluse di serie
• Ingranaggi ausiliari dell'azionamento principale in bagno d'olio per elevata affidabilità e bassa usura
• Avanzamento automatico del cannotto azionato tramite accoppiamento elettromagnetico senza sforzo
• In funzionamento manuale la profondità di foratura si regola con il finecorsa sul volantino
• Luce di lavoro LED protetta da spruzzi, luminosa ed efficiente
• Funzione di filettatura inclusa di serie

Specifiche tecniche (sommario)
Area utile di lavoro
Capacità di foratura: 40 mm
Capacità di maschiatura su acciaio: M24
Dimensione tavola: 540 mm x 440 mm
Corsa cannotto: 190 mm
Corsa tavola (manuale): 540 mm
Corsa tavola (motorizzata): 430 mm
Orientabilità tavola (max.): ±50°
Diametro colonna: 140 mm
Distanza naso mandrino - superficie tavola: 595 mm
Distanza naso mandrino - base: 1.195 mm
Sbalzo: 340 mm
Capacità di carico tavola: 120 kg

Mandrino principale
Gamma di velocità: 60 1/min - 2.600 1/min
Attacco mandrino: 4 MT

Avanzamenti
Avanzamenti cannotto: 0.1, 0.2, 0.3, 0.4 mm/giro

Potenza di azionamento
Potenza motore principale: 2 kW

Dimensioni e peso
Dimensioni (L x P x H): 0,88 m x 0,64 m x 2,23 m
Peso: 565 kg

Caratteristiche tecniche

• Capacità di foratura: 40 mm
• Maschiatura (acciaio): M24
• Area tavola: 540 x 440 mm
• Corsa cannotto: 190 mm
• Corsa tavola (manuale / motorizzata): 540 mm / 430 mm
• Inclinazione tavola: ±50°
• Diametro colonna: 140 mm
• Distanza naso-mandrino a tavola: 595 mm
• Sbalzo: 340 mm
• Capacità carico tavola: 120 kg
• Gamma velocità: 60 – 2.600 1/min
• Attacco mandrino: 4 MT
• Avanzamenti: 0.1 / 0.2 / 0.3 / 0.4 mm/giro
• Potenza motore: 2 kW
• Dimensioni: 0,88 x 0,64 x 2,23 m
• Peso: 565 kg
