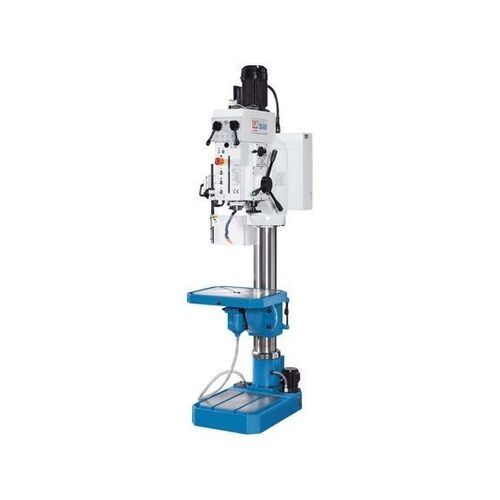

Macchina di foratura verticale SSB 40 Xn

a colonnaa tavola rotanteper acciaio

Panoramica
I trapani a colonna della serie SSB Xn sono progettati per officine, sia per riparazioni che per produzione. Colonna a parete spessa, cambi robusti e azionamenti potenti garantiscono stabilità per lavorare sia componenti piccoli sia pezzi e assiemi pesanti. Gamma consolidata da oltre 20 anni.

Punti chiave

• Tavola inclinabile e rotante per forature inclinate
• Avanzamento automatico di foratura con frizione elettromagnetica
• Tre velocità di avanzamento della cannello per flessibilità operativa
• Sistema di refrigerazione integrato con pompa
• Luce di lavoro LED e funzione di espulsione utensile nella cannello

Struttura della macchina

• Costruzione rigida con colonna a parete spessa e grande sbalzo (340 mm)
• La tavola ruota ±45° ed è regolabile in altezza con manovella
• Scanalature a T disposte trasversalmente per serraggi versatili
• Funzioni di rotazione e inclinazione della tavola facilitano l'allineamento dei pezzi e degli attrezzi di serraggio
• Passaggio centrale del refrigerante e serbatoio di base consentono rotazioni oltre i 360° e una superficie di appoggio rettificata

Mandrino e cannello

• Cambio principale a 12 rapporti con motore da 1,5 kW per un ampio campo di velocità finemente segmentato (75–2.020 giri/min)
• Cambio avanzamento a 3 rapporti in bagno d'olio; comando a pulsante per attivazione/disattivazione rapida dell'avanzamento automatico
• Display digitale della velocità sul pannello e ampia scala della corsa del cannello con fine corsa regolabile
• Funzione di filettatura con inversione automatica del mandrino alla profondità impostata
• Pompa del refrigerante integrata e luce LED di serie
• Espulsione utensile dal cannello per rapidi cambi senza attrezzi

Dati tecnici - Area di lavoro (tavola)
Capacità di foratura: 40 mm
Capacità filettatura, acciaio: M24
Area tavola: 540 mm x 440 mm
Corsa tavola (manuale): 550 mm
Corsa del cannello: 190 mm
Gamma di inclinazione tavola (max.): ±45°
Distanza punta mandrino - superficie tavola: 610 mm
Distanza punta mandrino - basamento: 1.195 mm
Sporgenza: 340 mm
Diametro colonna: 140 mm
Portata massima tavola: 150 kg

Dati tecnici - Testa
Attacco mandrino: 4 MT
Gamma di velocità: 75 1/min - 2.020 1/min

Dati tecnici - Avanzamento
Avanzamenti cannello: 0,12; 0,24; 0,4 mm/giro

Dati tecnici - Potenza
Potenza motore principale: 1,5 kW

Dati tecnici - Dimensioni e peso
Dimensioni complessive (L x P x A): 0,95 m x 0,61 m x 2,23 m
Peso: 550 kg

Dotazione standard / Note

• Tavola inclinabile e rotante con regolazione in altezza tramite manovella
• Avanzamento automatico con frizione elettromagnetica e tre avanzamenti del cannello
• Sistema di raffreddamento integrato e pompa
• Luce LED e espulsione utensile nel cannello
• Set completo di utensili operativi e opzioni di accessori (funzione filettatura, schermo protettivo, lampada LED, manuale, ecc.)

Specifiche

• Modello: SSB 40 Xn
• Serie: SSB Xn (trapani a colonna universali)
• Capacità di foratura: 40 mm (max)
• Capacità filettatura (acciaio): M24
• Area tavola: 540 x 440 mm
• Corsa tavola (manuale): 550 mm
• Corsa cannello: 190 mm
• Diametro colonna: 140 mm
• Attacco mandrino: 4 MT
• Gamma velocità: 75 - 2.020 1/min
• Potenza motore principale: 1,5 kW
• Avanzamenti cannello: 0,12 / 0,24 / 0,4 mm/giro
• Inclinazione tavola: ±45°
• Portata tavola: 150 kg
• Dimensioni: 0,95 m x 0,61 m x 2,23 m
• Peso: 550 kg
