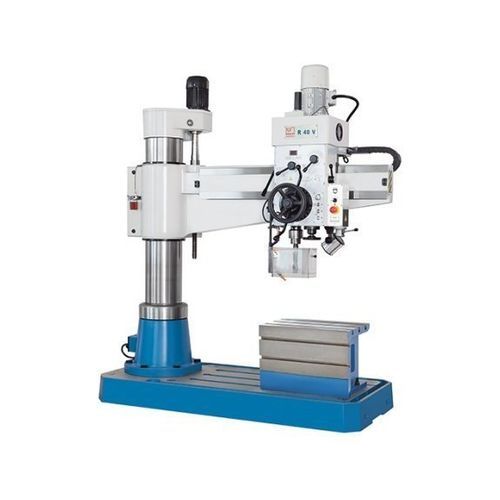

Macchina di foratura radiale R 40 V

per acciaioa velocità variabilea uso intensivo

Descrizione
La nostra gamma di trapani radiali offre una soluzione versatile per forare, alesare e svasare in acciaio e ghisa. Il R 40 V è progettato per gestire pezzi grandi e pesanti grazie alla sua ampia sbalzo e alla struttura in ghisa. La serie RV è l’evoluzione moderna del trapano radiale classico e figura tra i modelli KNUTH più richiesti da oltre 15 anni.

Punti salienti

• Velocità del mandrino a variazione continua con display digitale
• Tavola cubica per maggiori possibilità di bloccaggio
• Struttura in ghisa per rigidità e precisione prolungate
• Design ergonomico per un funzionamento semplice e confortevole

Dettagli del prodotto

• Basamento, colonna, braccio e testa ingranaggi in ghisa di alta qualità
• Colonna sovradimensionata e braccio molto resistente alla torsione per elevata rigidità
• Regolazione in altezza del braccio tramite potente azionamento motorizzato e vite di sollevamento
• Ingranaggi di sollevamento del braccio in bagno d’olio per affidabilità e basso consumo
• Progettazione avanzata della rotazione della colonna con serraggio ottimizzato per massima rigidità e minimo disallineamento
• Assi di rotazione e scorrimento molto scorrevoli per agevolare l’operatore
• Ingranaggi in acciaio cromo‑nichel temprato e rettificato per funzionamento silenzioso e uniforme
• Tutti i componenti dell’ingranaggio lubrificati tramite pompa d’olio
• Mandrino principale su cuscinetti di precisione con freno automatico
• Dentatura del cannotto rettificata per avanzamento fluido e minima usura
• Testa di foratura scorre su guide temprate e rettificate
• Avanzamenti con frizioni di sovraccarico regolabili su tutti i modelli
• Fermalimitatore di profondità regolabile con scala ampia e nonio
• Comandi disposti in modo ergonomico per una manipolazione comoda e un rapido apprendimento
• Sistema di raffreddamento potente con serbatoio integrato nel basamento
• Rapporto dimensioni/prestazioni ottimale con tecnologia di azionamento aggiornata
• Cannotto con contrappeso guidato per facilitare l’uso e aumentare la sicurezza
• Serraggi idraulici indipendenti: il braccio può essere spostato in altezza senza perdere l’allineamento del mandrino
• Testa e colonna possono essere serrate o rilasciate insieme o separatamente con la pressione di un pulsante
• Sistema di lubrificazione centralizzato per garantire la lubrificazione affidabile della colonna

Apparati standard (esempi)

• Sistema di raffreddamento
• Tavola cubica
• Lampada di lavoro a LED
• Manuale d’uso

Specifiche tecniche (tabelle)
Area di lavoro
Capacità di foratura: 40 mm
Filettatura su ghisa: M 40
Filettatura su acciaio: M 30
Profondità di foratura (max.): 260 mm
Dimensioni tavola macchina: 2.050 mm x 920 mm x 180 mm
Dimensioni tavola cubica: 635 mm x 450 mm x 450 mm
Sbalzo: 300 mm - 1.300 mm
Distanza punta mandrino‑superficie tavola: 300 mm - 1.200 mm
Corsa del braccio (verticale): 640 mm
Diametro colonna: 280 mm

Corse
Corsa testa di foratura (orizzontale): 1.000 mm

Mandrino principale
Gamma di velocità: 54 1/min - 2.150 1/min
Attacco mandrino: 4 MT

Avanzamento
Avanzamenti: 0,1 mm/giro - 0,63 mm/giro

Potenza di azionamento
Potenza motore principale: 2,2 kW
Motore di corsa: 1,1 kW

Dimensioni e pesi
Dimensioni complessive (L x P x A): 2,07 m x 0,9 m x 2,42 m
Peso: 2.300 kg

Caratteristiche / specifiche tecniche

• Modello: R 40 V
• Tipo: Trapano radiale
• Capacità di foratura: 40 mm
• Filettatura su ghisa: M40
• Filettatura su acciaio: M30
• Profondità max. di foratura: 260 mm
• Dimensioni tavola: 2.050 x 920 x 180 mm
• Dimensioni tavola cubica: 635 x 450 x 450 mm
• Sbalzo: 300 - 1.300 mm
• Distanza mandrino‑tavola: 300 - 1.200 mm
• Corsa braccio: 640 mm
• Diametro colonna: 280 mm
• Corsa testa: 1.000 mm
• Gamma velocità: 54 - 2.150 1/min
• Attacco mandrino: 4 MT
• Avanzamenti: 0,1 - 0,63 mm/giro
• Motore principale: 2,2 kW
• Motore di avanzamento: 1,1 kW
• Dimensioni: 2,07 m x 0,9 m x 2,42 m
• Peso: 2.300 kg
