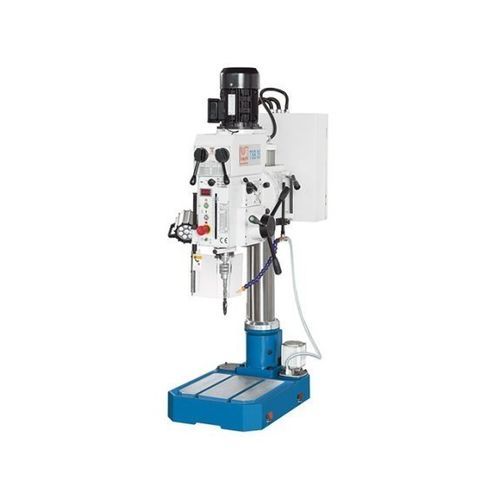

Macchina di foratura da banco TSB 35

per acciaioa velocità variabilecompatta

Descrizione
Il trapano da colonna TSB 35 è una macchina compatta ad alte prestazioni, adatta a molte applicazioni di officina, dalla carpenteria metallica alle riparazioni. È dotato di un cambio sul mandrino principale per elevata coppia e ampia gamma di velocità, di una testa orientabile per forature angolate e di un avanzamento automatico del cannotto per grandi diametri.

Punti salienti

• Design compatto su basamento/colonna
• Testa orientabile per operazioni angolate (±45°)
• Cambio manuale per elevata coppia e ampio intervallo di velocità

Specifiche principali

• Capacità di foratura: 35 mm
• Sbalzo (reach): 320 mm
• Distanza naso mandrino - basamento: 645 mm
• Velocità mandrino: 125 - 3030 1/min (6 o 12 rapporti)
• Attacco mandrino: CM4
• Corsa cannotto: 155 mm
• Avanzamento automatico cannotto (3 livelli: 0,1 / 0,2 / 0,3 mm/giro)
• Struttura rigida in ghisa; testa regolabile in altezza
• Piano rettangolare con scanalature a T e gola per refrigerante
• Indicatore digitale giri; impianto di raffreddamento; funzione filettatura

Dotazione di serie

• Basamento con vano portaoggetti
• Schermo di protezione
• Unità per maschiatura
• Lampada di lavoro LED
• Impianto di raffreddamento
• Mandrino
• Attrezzi di servizio
• Manuale d'uso

Specifiche tecniche (tabella)
Area di lavoro
Capacità di foratura: 35 mm
Capacità di maschiatura su acciaio: M22
Area d'appoggio base (L x P): 370 mm x 360 mm
Corsa verticale della testa: 515 mm
Distanza naso mandrino - base: 645 mm
Sbalzo: 320 mm
Diametro colonna: 120 mm

Mandrino principale
Velocità mandrino: 125 - 3030 1/min
Attacco mandrino: CM4
Corsa cannotto: 155 mm

Avanzamenti
Avanzamenti cannotto: (3) 0,1 / 0,2 / 0,3 mm/giro

Potenza
Potenza motore principale: 1,2 kW

Dimensioni e peso
Dimensioni (L x P x H): 0,81 m x 0,5 m x 1,67 m
Peso: 340 kg

Caratteristiche / specifiche tecniche

• Modello: TSB 35
• Tipo: Trapano da colonna
• Capacità di foratura: 35 mm
• Capacità maschiatura (acciaio): M22
• Velocità mandrino: 125–3030 1/min (6 o 12 rapporti)
• Attacco mandrino: CM4
• Corsa cannotto: 155 mm
• Sbalzo: 320 mm
• Distanza naso-base: 645 mm
• Diametro colonna: 120 mm
• Corsa testa: 515 mm
• Avanzamenti cannotto: 0,1 / 0,2 / 0,3 mm/giro
• Potenza motore: 1,2 kW
• Dimensioni: 0,81 m x 0,5 m x 1,67 m
• Peso: 340 kg
• Funzioni standard: avanzamento automatico cannotto, impianto di raffreddamento, indicatore digitale giri, testa orientabile ±45°
