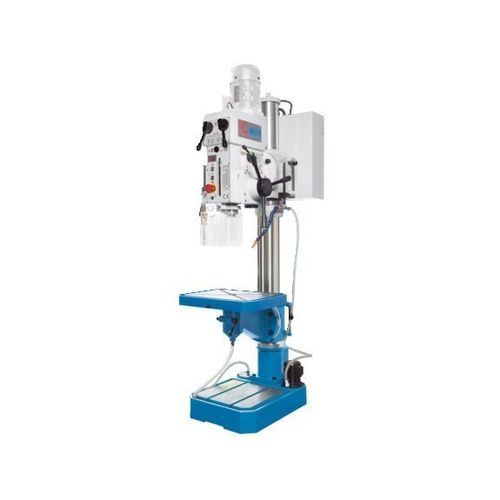

Macchina di foratura a colonna SSB 32 Xn

2 assiper acciaioelettrica

Descrizione
Il trapano a colonna SSB 32 Xn è studiato per interventi d'officina e produzione. Presenta una colonna a parete spessa, trasmissione a più rapporti per il mandrino e organi di trasmissione per l'avanzamento. L'ampia area di lavoro e il piano di serraggio universale consentono la lavorazione di pezzi piccoli e di grandi componenti pesanti.

Punti salienti

• Tavola orientabile per forature angolate (±45°)
• Avanzamento automatico a tre velocità
• Tavolo con 2 assi di rotazione per maggiore flessibilità
• Sistema di raffreddamento integrato e serbatoio nella base
• Display digitale della velocità e luce LED

Telaio macchina

• Colonna a parete spessa e grande sbalzo per portata estesa
• Regolazione altezza tavola con manovella; tavola ruota 45° per lato
• Cave a T disposte a croce per varie possibilità di bloccaggio
• Rotazione e orientamento del tavolo semplificano l'allineamento di pezzi e dispositivi di serraggio
• Passaggio centrale del refrigerante consente rotazioni oltre 360°

Mandrino e cannotto

• Trasmissione principale a 12 livelli per ampia gamma di velocità
• Componenti elettrici Schneider
• Visualizzazione digitale della velocità sul pannello
• Cambio avanzamento a 3 velocità in bagno d'olio, di facile inserimento
• Pulsante sul volantino per attivare/disattivare l'avanzamento automatico tramite frizione elettromagnetica
• Corsa del cannotto leggibile; finecorsa per profondità e modalità filettatura con inversione automatica
• Espulsione senza utensili nel cannotto per rapide sostituzioni
• Pompa refrigerante integrata e luce LED incluse

Specifiche tecniche (sintesi)
Area di lavoro:
Capacità di foratura: 32 mm
Capacità di maschiatura, acciaio: M 20
Dimensione tavolo: 500 mm x 420 mm
Corsa tavolo manuale: 490 mm
Corsa cannotto: 160 mm
Intervallo di inclinazione tavolo (max.): ± 45°
Distanza naso mandrino - tavolo: 630 mm
Distanza naso mandrino - base: 1.185 mm
Sbalzo: 320 mm
Diametro colonna: 120 mm
Inclinazione testa: ± 50°
Portata tavolo: 100 kg

Mandrino principale:
Attacco mandrino: 4 MT
Gamma di velocità: 125 1/min - 3.030 1/min

Avanzamenti:
Avanzamenti cannotto: 0,1 / 0,2 / 0,3 mm/giro

Potenza:
Potenza motore principale: 1,2 kW

Dimensioni e peso:
Dimensioni (L x P x H): 0,84 m x 0,5 m x 1,96 m
Peso: 540 kg

Caratteristiche / specifiche

• Modello: SSB 32 Xn
• Capacità foratura: 32 mm
• Maschiatura acciaio: M 20
• Tavolo: 500 x 420 mm, orientabile ±45°
• Corsa tavolo: 490 mm
• Corsa cannotto: 160 mm
• Avanzamenti: 0,1 / 0,2 / 0,3 mm/giro
• Attacco mandrino: 4 MT; velocità 125–3.030 1/min
• Motore principale: 1,2 kW
• Dimensioni: 0,84 x 0,5 x 1,96 m; Peso: 540 kg
