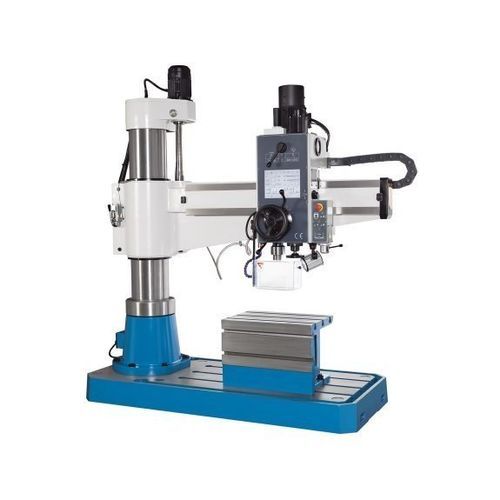

Macchina di foratura radiale R 40 VT PRO

per acciaioa velocità variabileservoelettrica

Descrizione
I modelli R-VT PRO rappresentano la nuova generazione di trapani radiali convenzionali, progettati per foratura, alesatura e filettatura precisa in pezzi singoli e piccole serie. Il concetto di comando intuitivo con ampio display touchscreen semplifica la scelta dei parametri e migliora la ripetibilità. Applicazioni tipiche: manutenzione, costruzione di utensili e carpenteria metallica.

Punti di forza

• Controllo tramite touchscreen con suggerimenti su rpm/avance
• Avanzamento cannotto tramite servomotore per controllo elettronico preciso
• Robusta struttura in ghisa con colonna ampia e braccio resistente alla torsione
• Regolazione altezza braccio motorizzata; ingranaggi in bagno d'olio
• 3 anni di garanzia sul touchscreen

Dettagli principali

• Base, colonna, braccio e testa cambio realizzati in fusioni di alta qualità
• Regolazione in altezza del braccio tramite potente azionamento motorizzato e vite di sollevamento verticale
• Ingranaggi di sollevamento in bagno d'olio per massima affidabilità e ridotta usura
• Assi di rotazione e scorrimento progettati per un funzionamento molto fluido
• Sistema di lubrificazione centralizzato per la colonna
• Avanzamento cannotto controllato elettronicamente con ampio display touchscreen
• La profondità di foratura si imposta elettronicamente e il valore inserito è verificato dal sistema
• Unità di misura selezionabili mm o pollici
• Sistema di raffreddamento ad alte prestazioni attivabile dal touchscreen e collegato all'operazione del mandrino
• Due gamme di ingranaggi con variazione continua degli rpm visualizzati sul monitor
• Il cannotto ritorna automaticamente alla posizione iniziale alla profondità preimpostata; filettatura manuale salvo versione con filettatura automatica opzionale
• Posizionamento altezza braccio via touchscreen: il sistema rilascia/fissa automaticamente le morsettiature idrauliche e rispetta i finecorsa
• Testa e colonna possono essere bloccate o sbloccate insieme o separatamente
• Il braccio può muoversi verticalmente senza perdere l'allineamento mandrino-foro
• Il software fornisce raccomandazioni di velocità e avanzamento in funzione del diametro dell'utensile e segnala allarmi in caso di anomalie

Opzione filettatura automatica (opzionale per R 40 VT PRO / R 60 VT PRO / R 80 VT PRO)

• La funzione di filettatura automatica si attiva dal touchscreen
• Passo corretto e rpm consigliati sono letti dalla banca dati interna in base alla misura della maschia
• La filettatura avviene con avanzamento automatico; la velocità del mandrino si sincronizza con il passo e un arresto limita la profondità
• Raggiunta la profondità impostata, il mandrino inverte e il cannotto torna automaticamente

Specifiche tecniche (tabella)
Area di lavoro
Capacità di foratura: 40 mm
Capacità su ghisa: 52 mm
Filettatura su ghisa: M40
Filettatura su acciaio: M30
Profondità massima di foratura: 250 mm
Sbalzo: 300 mm - 1.300 mm
Distanza naso mandrino - piano tavolo: 300 mm - 1.200 mm
Corsa testa (orizzontale): 1.000 mm

Mandrino principale
Gamma di velocità: 74 1/min - 2.200 1/min
Attacco mandrino: 4 MT

Avanzamenti
Avanzamenti: 0 mm/min - 300 mm/min

Potenza di azionamento
Motore principale: 2,2 kW
Motore avanzamento: 1,1 kW

Dimensioni e peso
Dimensioni (L×P×H): 2,07 m × 1,02 m × 2,51 m
Peso: 2.300 kg

Caratteristiche / specifiche tecniche

• Marca: KNUTH
• Modello: R 40 VT PRO
• Capacità di foratura (acciaio): 40 mm
• Capacità di foratura (ghisa): 52 mm
• Filettatura (acciaio): M30
• Filettatura (ghisa): M40
• Profondità max. di foratura: 250 mm
• Sbalzo: 300 mm – 1.300 mm
• Distanza naso mandrino - tavolo: 300 mm – 1.200 mm
• Corsa testa orizzontale: 1.000 mm
• Gamma velocità: 74 – 2.200 rpm
• Attacco mandrino: 4 MT
• Intervallo avanzamenti: 0 – 300 mm/min
• Motore principale: 2,2 kW; motore avanzamento: 1,1 kW
• Dimensioni: 2,07 m × 1,02 m × 2,51 m
• Peso: 2.300 kg
