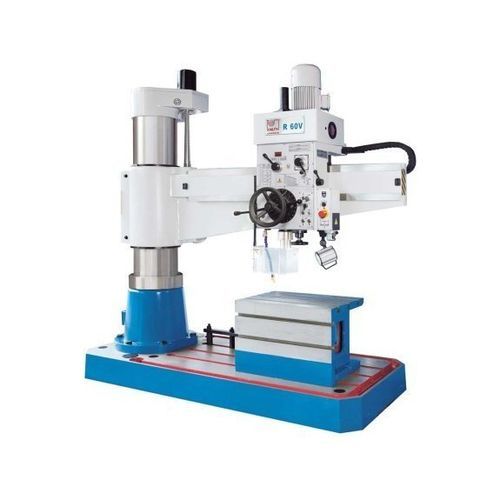

Macchina di foratura radiale R 60 V

per acciaioad alta precisionea velocità variabile

Panoramica
Gamma di trapani radiali per forare, alesare e svasare in acciaio e ghisa. Progettati per la facile manipolazione di pezzi grandi e pesanti grazie alla lunga sbalzo e alla struttura robusta. La serie RV è l’evoluzione moderna del trapano radiale classico e uno dei modelli KNUTH più richiesti.

Punti salienti

• Velocità del mandrino a variazione continua con display digitale
• Tavola cubica per opzioni di bloccaggio estese
• Braccio con elevata rigidità torsionale e colonna sovradimensionata per precisione costante
• Regolazione motorizzata dell’altezza del braccio e ingranaggi silenziosi e a basso attrito

Dettagli prodotto

• Base, colonna, braccio e testa ingranaggi in ghisa di alta qualità
• Sollevamento del braccio tramite potente azionamento motorizzato e vite di sollevamento
• Ingranaggi di sollevamento in bagno d’olio per massima affidabilità e ridotto consumo
• Progettazione avanzata della colonna con bloccaggio ottimizzato per elevata rigidità e minimo scostamento
• Assi di rotazione e traslazione molto scorrevoli per ridurre l’affaticamento dell’operatore
• Ingranaggi in acciaio cromo-nichel temprato e rettificato, lubrificazione tramite pompa dell’olio
• Mandrino principale su cuscinetti di precisione con freno automatico
• Dente del cannotto rettificato per avanzamento regolare e usura minima; cannotto su guide temprate e rettificate
• Frizioni di sovraccarico regolabili sulle avanzamenti e fine corsa di profondità regolabile con scala e nonio
• Contrappesi guidati sul cannotto per agevole movimentazione e maggiore sicurezza
• Bloccaggi idraulici indipendenti: il braccio può essere sollevato senza perdere l’allineamento mandrino-foro
• Testa e colonna bloccabili/sbloccabili insieme o separatamente con pressione di un pulsante
• Sistema di lubrificazione centralizzato per la colonna
• Sistema di raffreddamento integrato con serbatoio nel basamento

Dotazione di serie (selezionata)

• Sistema di raffreddamento
• Tavola cubica
• Lampada LED da lavoro
• Manuale d’uso

Dotazione opzionale (selezionata)

• Tavola girevole 400 x 600 mm (accessorio opzionale)

Specifiche tecniche

• Capacità di foratura: 60 mm
• Filettatura su ghisa: M 52
• Filettatura su acciaio: M 40
• Profondità max di foratura: 315 mm
• Dimensioni tavola macchina: 2400 mm x 1000 mm x 200 mm
• Dimensioni tavola cubica: 750 mm x 500 mm x 500 mm
• Sbalzo: 350 mm - 1600 mm
• Distanza naso mandrino - tavola: 350 mm - 1250 mm
• Corsa braccio (verticale): 585 mm
• Diametro colonna: 350 mm
• Corsa testa (orizzontale): 1250 mm
• Gamma velocità: 38 1/min - 2000 1/min
• Attacco mandrino: 5 MT
• Avanzamenti: 0,06 mm/giro - 1 mm/giro
• Potenza motore principale: 4 kW
• Motore di corsa: 1,5 kW
• Dimensioni (L x P x H): 2,49 m x 1,05 m x 2,78 m
• Peso: 3.800 kg
• SKU: 101649
