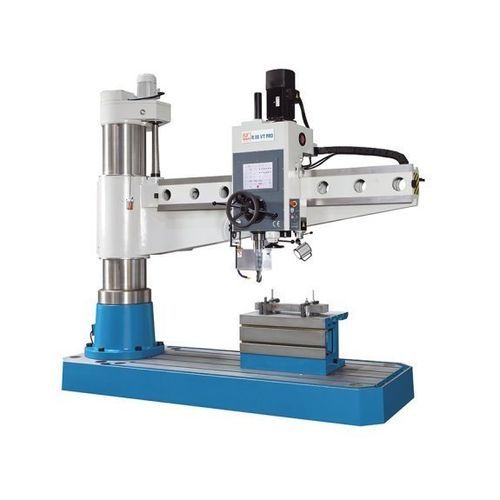

Macchina di foratura radiale R 80 VT PRO

per acciaioa velocità variabileelettrica

Panoramica
Il R 80 VT PRO appartiene all'ultima generazione di trapani radiali convenzionali. Il concetto operativo intuitivo facilita la scelta dei parametri di lavorazione e supporta l'operatore nelle operazioni di foratura, svasatura e filettatura. È adatto per pezzi singoli e piccole serie, impiegato in officine di manutenzione, utensileria e carpenteria metallica.

Caratteristiche principali

• Concetto operativo unico con controllo touchscreen
• Controllo elettronico avanzato delle funzioni
• Avanzamento cannotto mediante servomotore
• Struttura in ghisa per elevata stabilità
• 3 anni di garanzia sul touchscreen

Funzioni e dettagli

• Base, colonna, braccio e testa ingranaggi realizzati in ghisa.
• Colonna sovradimensionata e braccio resistente alla torsione per stabilità di lavorazione.
• Sollevamento braccio tramite potente azionamento motorizzato e mandrino di sollevamento; gli ingranaggi operano in bagno d'olio.
• Assi di rotazione e scorrimento progettati per un movimento fluido che agevola l'operatore.
• Sistema di lubrificazione centralizzata per la colonna.
• Avanzamento cannotto servocomandato con ampio display touchscreen; profondità di foratura impostata elettronicamente e verificata dal sistema.
• Unità di misura selezionabili (mm o pollici).
• Impianto di raffreddamento attivabile dal display e sincronizzato con il mandrino principale.
• Due gamme di rapporti; velocità mandrino regolabile in modo continuo e visualizzata sul monitor.
• Al raggiungimento della profondità preimpostata il cannotto ritorna automaticamente alla posizione di partenza (controllo servo).
• La filettatura è manuale sui modelli standard; ciclo di filettatura automatico disponibile come opzione su varianti specifiche.
• Regolazione altezza braccio tramite icona touch; il sistema rilascia/fissa automaticamente i serraggi idraulici e considera gli arresti di fine corsa.
• Testa e colonna possono essere serrate/allentate insieme o separatamente.
• Il braccio è spostabile verticalmente senza perdere l'allineamento mandrino-foro.
• Il software di controllo fornisce raccomandazioni su velocità e avanzamento in base al diametro della punta.
• Messaggi di allarme informano l'operatore in caso di errori e mostrano lo stato macchina.

Opzione filettatura (su modelli specifici)

• La funzione di filettatura automatica può essere attivata via touchscreen sui modelli dotati.
• La banca dati interna fornisce passo e rpm consigliati in base alla dimensione della maschiatura.
• Il processo di filettatura avviene con avanzamento automatico; la velocità del mandrino è sincronizzata con il passo e un arresto di profondità limita la profondità del filetto.
• Sui modelli abilitati, una volta raggiunta la profondità impostata il mandrino inverte la rotazione e il cannotto ritorna alla posizione iniziale.

Area di lavoro (estratti)
Capacità di foratura: 80 mm
Capacità su ghisa: 105 mm
Maschiatura su ghisa: M 60
Maschiatura su acciaio: M 52
Profondità max di foratura: 400 mm
Sbalzo: 465 mm - 2.550 mm
Distanza naso mandrino - tavola: 360 mm - 1.560 mm
Corsa orizzontale testa: 2.095 mm

Testa mandrino (estratti)
Gamma di velocità: 30 1/min - 1.400 1/min
Attacco mandrino: 6 MT

Avanzamenti (estratti)
Avanzamenti: 0 mm/min - 350 mm/min

Potenze di azionamento (estratti)
Motore principale: 7,5 kW
Motore di avanzamento: 2,6 kW

Dimensioni e pesi (estratti)
Dimensioni (L x P x H): 3,59 m x 1,25 m x 3,56 m
Peso: 7.400 kg

Specifiche tecniche

• Modello: R 80 VT PRO
• Marca: KNUTH
• Capacità di foratura (acciaio): 80 mm
• Capacità foratura (ghisa): 105 mm
• Maschiatura ghisa: M60
• Maschiatura acciaio: M52
• Profondità max: 400 mm
• Sbalzo: 465 mm - 2.550 mm
• Distanza naso mandrino - tavola: 360 mm - 1.560 mm
• Corsa testa orizzontale: 2.095 mm
• Gamma velocità mandrino: 30 - 1.400 rpm
• Attacco mandrino: 6 MT
• Intervallo avanzamenti: 0 - 350 mm/min
• Motore principale: 7,5 kW
• Motore avanzamento: 2,6 kW
• Dimensioni: 3,59 m x 1,25 m x 3,56 m
• Peso: 7.400 kg
