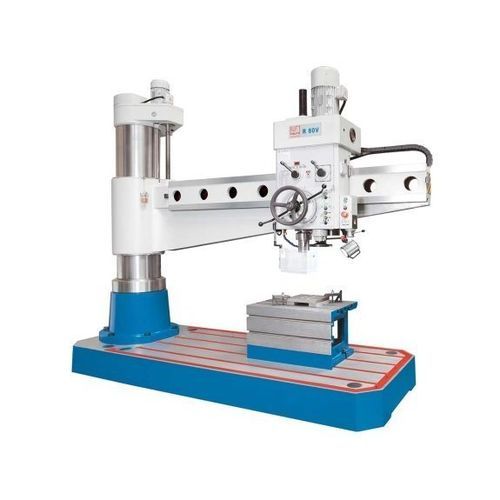

Macchina di foratura radiale R 80 V

per acciaioa velocità variabilea uso intensivo

Descrizione
La serie R 80 V di trapani radiali è progettata per forare, alesare e svasare acciaio e ghisa con versatilità e potenza. Lo sbalzo prolungato e la struttura in ghisa consentono di lavorare pezzi grandi e pesanti, offrendo ampie possibilità di bloccaggio e un funzionamento intuitivo per officine produttive e cantieri.

Punti salienti

• Velocità del mandrino a regolazione continua con display digitale
• Tavola cubica per maggiori opzioni di serraggio
• Struttura in ghisa per precisione durevole
• Design ergonomico e moderno per un utilizzo semplice

Dettagli costruttivi

• Base, colonna, braccio e testa ingranaggi realizzati in ghisa di alta qualità
• Colonna di grande sezione e braccio con elevata resistenza alla torsione per massima rigidità
• Sollevamento del braccio tramite potente azionamento motorizzato e vite di sollevamento
• Ingranaggi del sollevamento in bagno d’olio per affidabilità e usura ridotta
• Progettazione avanzata della colonna girevole con serraggio ottimizzato per minima escursione di serraggio
• Movimenti di rotazione e traslazione molto scorrevoli per alleggerire l’operatore
• Ingranaggi temprati e rettificati in acciaio cromo-nichel per funzionamento silenzioso
• Lubrificazione affidabile di tutti i componenti d’ingranaggio mediante pompa dell’olio
• Mandrino principale su cuscinetti di precisione con freno automatico
• Denti della pinola rettificati per avanzamento fluido e minimo usura
• Testa di foratura su guide temprate e rettificate
• Frizioni di sovraccarico regolabili sugli avanzamenti
• Finecorsa della profondità regolabile con grande scala e nonio
• Comandi posizionati a portata per una rapida messa in servizio
• Sistema di raffreddamento potente con serbatoio integrato nella base
• Contrappesi guidati per un'agevole manovra e maggiore sicurezza
• Serraggio idraulico indipendente per muovere il braccio senza perdere l’allineamento mandrino-foro
• La testa e la colonna possono essere serrate o rilasciate insieme o separatamente con un pulsante
• Lubrificazione centralizzata per una lubrificazione affidabile della colonna

Area di lavoro (dati chiave)
Capacità di foratura: 80 mm
Maschiatura (ghisa): M 60
Maschiatura (acciaio): M 52
Profondità massima di foratura: 400 mm
Dimensioni tavola macchina: 3,380 mm x 1,230 mm x 280 mm
Dimensioni tavola cubica: 580 mm x 850 mm x 500 mm
Sbalzo: 450 mm - 2,550 mm
Distanza naso mandrino - superficie tavola: 400 mm - 1,580 mm
Corsa braccio (verticale): 800 mm
Diametro colonna: 450 mm

Corse
Corsa testa (orizzontale): 2,100 mm

Mandrino principale
Gamma velocità: 30 1/min - 1,400 1/min
Attacco mandrino: 6 MT

Avanzamenti
Avanzamenti: 0,06 mm/giro - 1,38 mm/giro

Potenza di azionamento
Motore principale: 7,5 kW
Motore di avanzamento: 2,2 kW

Dimensioni e peso
Dimensioni (L x W x H): 3,59 m x 1,25 m x 3,53 m
Peso: 7.400 kg

Equipaggiamento standard (estratto)

• Sistema di raffreddamento
• Tavola cubica
• Lampada di lavoro LED
• Manuale d’uso

Note
Progettato per foratura, alesatura e svasatura di acciaio e ghisa su pezzi grandi e pesanti. La velocità del mandrino regolabile in continuo con indicazione digitale e la moderna tecnologia di azionamento garantiscono operazioni flessibili e precise.

Specifiche tecniche (sintesi)

• Modello: R 80 V
• Capacità di foratura: 80 mm
• Maschiatura (ghisa): M 60
• Maschiatura (acciaio): M 52
• Profondità max. di foratura: 400 mm
• Sbalzo: 450 mm - 2,550 mm
• Gamma velocità mandrino: 30 - 1,400 1/min (regolazione continua)
• Avanzamenti: 0,06 - 1,38 mm/giro
• Motore principale: 7,5 kW; motore di avanzamento: 2,2 kW
• Dimensioni tavola: 3,380 mm x 1,230 mm x 280 mm
• Dimensioni tavola cubica: 580 mm x 850 mm x 500 mm
• Dimensioni (L x W x H): 3,59 m x 1,25 m x 3,53 m
• Peso: 7.400 kg
