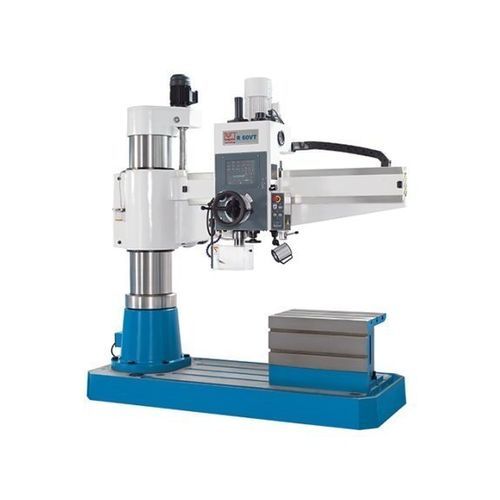

Macchina di foratura radiale R 60 VT PRO

per acciaioa velocità variabileservoelettrica

Descrizione
Il R 60 VT PRO è un trapano radiale convenzionale con controllo servo, studiato per forature, smussi e maschiature precise in pezzi singoli e piccole serie. Il grande display touchscreen e il concetto operativo intuitivo agevolano l'impostazione dei parametri e riducono i tempi di set-up. Applicazioni tipiche: manutenzione, costruzione utensili e carpenteria metallica.

Punti salienti

• Concetto operativo intuitivo con ampio touchscreen
• Controllo elettronico avanzato delle funzioni macchina
• Avanzamento cannotto con servomotore e ritorno automatico
• Struttura in ghisa per elevata rigidità
• 3 anni di garanzia sul touchscreen

Costruzione e design meccanico

• Base, colonna, braccio e testa del cambio in ghisa di alta qualità per massima rigidità
• Colonna sovradimensionata e braccio resistente alla torsione per stabilità di lavoro
• Regolazione dell'altezza del braccio tramite azionamento motorizzato e vite verticale
• Ingranaggi di sollevamento in bagno d'olio per lunga durata
• Assi di rotazione e scorrimento particolarmente scorrevoli per ridurre lo sforzo dell'operatore
• Sistema di lubrificazione centralizzato per una lubrificazione affidabile della colonna

Controllo e avanzamenti

• Avanzamento cannotto elettronico controllato da ampio display touchscreen
• Profondità di foratura impostata elettronicamente e controllata dal sistema
• Unità di misura selezionabili (mm / pollici)
• Impianto di raffreddamento attivabile dal touchscreen e sincronizzato con il mandrino
• Due gamme di velocità con variazione continua e visualizzazione sul monitor
• Servomotore per avanzamento cannotto; ritorno automatico alla profondità preimpostata
• Filettatura manuale sul modello base; filettatura automatica disponibile come opzione
• Posizionamento in altezza del braccio tramite icona touchscreen; sistema che libera/fissa le serrature idrauliche e rispetta i finecorsa
• Testa e colonna bloccabili insieme o separatamente
• Braccio sollevabile senza perdita di allineamento mandrino-foratura
• Software con raccomandazioni su velocità e avanzamento in funzione della punta
• Segnalazioni di allarme per errori operativi e stato macchina

Filettatura automatica (opzione)

• Funzione di filettatura automatica attivabile da touchscreen sui modelli dotati
• Dimensione/ passo e rpm consigliati letti dalla banca dati interna
• Filettatura eseguita con avanzamento automatico; velocità mandrino sincronizzata con il passo e limite di profondità
• Al raggiungimento della profondità impostata il mandrino inverte e il cannotto ritorna alla posizione iniziale

Dotazione standard e opzioni

• Pannello di controllo touchscreen che integra la maggior parte delle funzioni
• Cicli di filettatura automatica (opzionali a seconda della configurazione)
• Servomotore per avanzamento cannotto
• Accessori di foratura e set mandrini (opzionali)
• Tavola a cubo
• Lubrificazione centralizzata (manuale/centralizzata)
• Impianto di raffreddamento
• Lampada di lavoro a LED
• Protezione regolabile in altezza
• Manuale d'uso

Specifiche tecniche

• Capacità di foratura: 60 mm
• Capacità su ghisa: 70 mm
• Maschiatura su ghisa: M50
• Maschiatura su acciaio: M45
• Profondità massima di foratura: 315 mm
• Sbalzo: 350 mm - 1.600 mm
• Distanza naso mandrino - tavola: 350 mm - 1.250 mm
• Corsa testa (orizzontale): 1.250 mm
• Gamma di velocità mandrino: 38 1/min - 2.000 1/min
• Attacco mandrino: 5 MT
• Avanzamenti: 0 mm/min - 300 mm/min
• Potenza motore principale: 4 kW
• Motore di sollevamento: 1,5 kW
• Dimensioni (L x W x H): 2,49 m x 1,05 m x 2,78 m
• Peso: 3.800 kg
