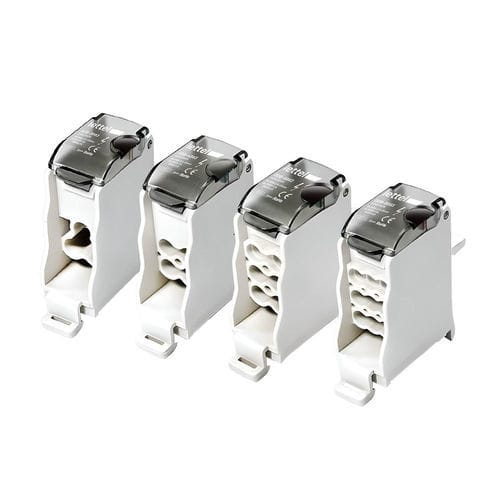

Ripartitore di potenza DDB-XB63 series

IP20su guida DIN

Presentazione : Ripartitori unipolari 63 A disponibili in versioni da 3 a 9 uscite. Soluzione compatta e affidabile per la distribuzione elettrica in quadri civili e terziari.

Caratteristiche

• Elettriche:
  • Corrente nominale: 63 A
  • Tensione di isolamento: 1000 V
  • Uscite disponibili: 3 uscite – 6 mm²; 4 uscite – 6 mm²; 6 uscite – 4 mm²; 9 uscite – 2,5 mm²
• Fisiche:
  • Materiale conduttore: rame stagnato ad alta conducibilità
  • Involucro: termoplastico UL94‑V0
  • Colore: base RAL7035
  • Collegamento: collegamento diretto in uscita dal dispositivo modulare
  • Montaggio: guida DIN, montaggio a vista o su interruttore
  • Indice di protezione: IP20
  • Formato: design compatto adatto ai quadri di distribuzione
  • Identificazione: area prevista per una pastiglia colorata per identificare il conduttore distribuito

Funzionalità

• Funzione: Distribuire l’alimentazione elettrica verso più derivazioni di bassa o media potenza da un unico punto, collegabile direttamente all’uscita di un dispositivo modulare per semplificare l’installazione.
• Applicazioni: Installazioni terziarie e residenziali, quadri secondari, armadi di distribuzione e cassette elettriche.
• Consigli d’uso:
  • Scegliere la referenza adeguata in funzione del numero di uscite e delle sezioni dei cavi necessarie
  • Rispettare la corrente nominale di 63 A
  • Usare conduttori conformi alle sezioni indicate
  • Assicurare una corretta serraggio dei morsetti per evitare surriscaldamenti
  • Verificare lo stato delle connessioni durante le operazioni di manutenzione

Varianti e codici d’ordine
Codice ordine | Corrente primaria | Numero di uscite | Disponibilità
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

Specifiche tecniche

• Modello: DDB-XB63
• Corrente nominale: 63 A
• Tensione di isolamento: 1000 V
• Materiale conduttore: rame stagnato
• Involucro: termoplastico UL94‑V0
• Indice di protezione: IP20
• Montaggio: guida DIN, a vista o su dispositivo modulare
• Opzioni di uscite e sezioni: 3 uscite (6 mm²), 4 uscite (6 mm²), 6 uscite (4 mm²), 9 uscite (2,5 mm²)
• Colore: RAL7035
• Design compatto per quadri di distribuzione
