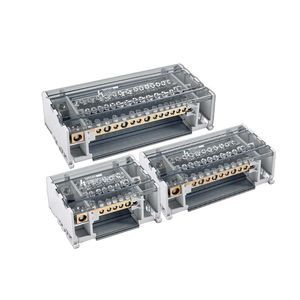

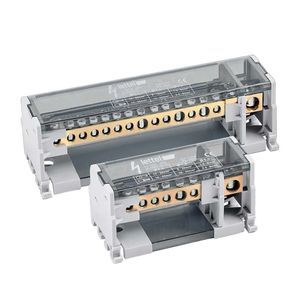

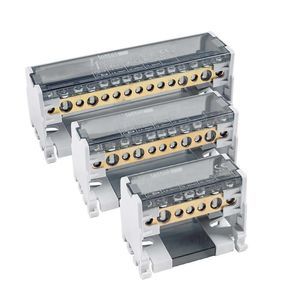

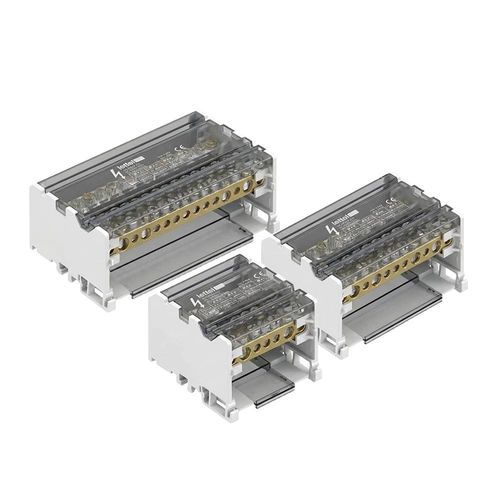

Ripartitore di potenza DDB-4BE125 series

IP20su guida DIN

Presentazione

• Ripartitore tetrapolare 125 A progettato per la distribuzione su reti trifase con neutro, disponibile con 7, 11 o 15 uscite. Montaggio su guida DIN o a superficie. Conforme a EN 60947-7-1.

Caratteristiche elettriche

• Corrente nominale: 125 A
• Tensione nominale: 500 V AC
• Numero di poli: 4 (tetrapolare)
• Varianti (numero di uscite e geometria dei morsetti):
  • DDB-407BE125 – 7 uscite: 1 x Ø8,5 mm / 1 x Ø7,5 mm / 5 x Ø5,3 mm
  • DDB-411BE125 – 11 uscite: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-415BE125 – 15 uscite: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Coppia di serraggio: 2–3 Nm
• Corrente di picco cortocircuito (Ipk): 20 kA
• Icw: 4,5 kA

Sezioni cavi accettate

• Per morsetto Ø8,5 mm: flessibile con capicorda 10–25 mm² / rigido 10–35 mm²
• Per morsetto Ø7,5 mm: flessibile con capicorda 6–16 mm² / rigido 10–25 mm²
• Per morsetto Ø5,3 mm: flessibile con capicorda 1,5–6 mm² / rigido 2,5–6 mm²

Caratteristiche fisiche

• Blocco conduttore: rame ad alta conduttività
• Viti: acciaio zincato
• Involucro: base PA66-V0 RAL7035 con coperchio grigio traslucido removibile
• Montaggio: guida DIN o a superficie
• Protezione: IP20
• Isolamento: piastra isolante tra i poli e sul fondo dell'involucro (isola la guida DIN)
• Dimensioni (L x A x P): 64 x 90 x 50 mm (DDB-407BE125); 100 x 90 x 50 mm (DDB-411BE125); 130 x 90 x 50 mm (DDB-415BE125)

Funzionalità e utilizzi

• Distribuisce e centralizza l'energia in impianti trifase con neutro, riducendo le perdite grazie al blocco in rame ad alta conduttività.
• Design modulare che facilita il cablaggio e la manutenzione nei quadri di distribuzione e nei contenitori multi-uscita.
• Applicazioni tipiche: edifici terziari, siti industriali, quadri di distribuzione, officine e qualsiasi ambiente che richieda una distribuzione di energia affidabile e sicura.

Consigli d'uso

• Rispettare le sezioni cavo raccomandate per ogni tipo di morsetto.
• Utilizzare capicorda sui conduttori flessibili per garantire un contatto affidabile.
• Applicare la coppia di serraggio consigliata (2–3 Nm) per limitare il riscaldamento.
• Interrompere l'alimentazione prima di qualsiasi intervento.
• Verificare periodicamente il serraggio e l'integrità meccanica.
• Rispettare i valori di Ipk e Icw per evitare sovraccarichi.

Varianti e codici d'ordine
DDB-407BE125 | Tetrapolare | 125 A | 500 V | 7 uscite | instock
DDB-411BE125 | Tetrapolare | 125 A | 500 V | 11 uscite | instock
DDB-415BE125 | Tetrapolare | 125 A | 500 V | 15 uscite | instock


Caratteristiche / specifiche tecniche

• Corrente nominale: 125 A
• Tensione nominale: 500 V AC
• Poli: 4 (tetrapolare)
• Corrente di picco cortocircuito (Ipk): 20 kA
• Icw: 4,5 kA
• Indice di protezione: IP20
• Materiali: conduttore in rame ad alta conduttività, involucro PA66-V0
• Montaggio: guida DIN o superficie
• Dimensioni variabili per modello: 64 x 90 x 50 mm / 100 x 90 x 50 mm / 130 x 90 x 50 mm
