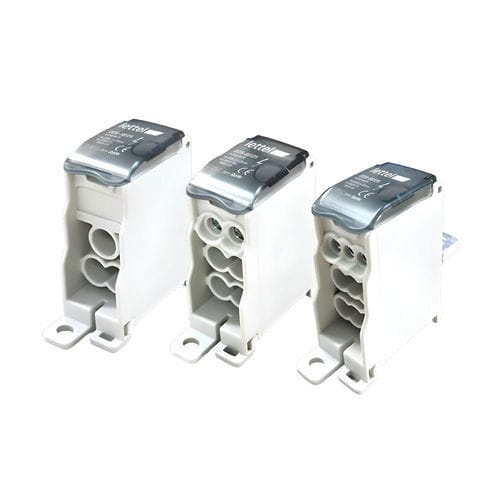

Ripartitore di potenza DDB-XB125 series

IP20su guida DIN

Descrizione
I ripartitori unipolari DDB-XB125 consentono la distribuzione dell'alimentazione da un unico punto verso più uscite. Progettati per il collegamento diretto in uscita dal interruttore modulare, semplificano il cablaggio, riducono i tempi di installazione e limitano le connessioni intermedie. Indicati per quadri elettrici in ambito terziario e industriale che richiedono più derivazioni di potenza intermedia.

Caratteristiche

• Elettriche:
  • Corrente nominale: 125 A
  • Tensione di isolamento: 1000 V
  • Uscite disponibili:
  • 3 uscite – 16 mm²
  • 6 uscite – 10 mm²
  • 9 uscite – 6 mm²
• Fisiche:
  • Conduttore: rame stagnato ad alta conducibilità
  • Involucro: materiale termoplastico UL94-V0
  • Colore: base RAL7035
  • Collegamento: diretto in uscita da interruttore modulare
  • Montaggio: su guida DIN, a vista o su interruttore
  • Indice di protezione: IP20
  • Formato: design compatto adatto ai quadri elettrici
  • Identificazione: area per etichetta colorata per identificare il conduttore distribuito

Funzioni e consigli d'uso

• Funzione: distribuire l'alimentazione da un punto unico a più uscite, collegabile direttamente all'uscita dell'interruttore.
• Applicazioni: quadri elettrici e armadi di distribuzione in ambienti terziari e industriali.
• Consigli d'uso: scegliere la configurazione in base al numero di uscite e alle sezioni dei cavi; rispettare la corrente nominale di 125 A; utilizzare conduttori compatibili con le sezioni indicate; assicurare una corretta serraggio; effettuare controlli periodici per prevenire allentamenti o surriscaldamenti.

Varianti e codici d'ordine

• DDB-3B125 | 125 A | 3 uscite | instock
• DDB-6B125 | 125 A | 6 uscite | instock
• DDB-9B125 | 125 A | 9 uscite | instock

Documentazione

• Gamma di ripartitori (pdf, 5 MB)

Specifiche tecniche

• Corrente nominale: 125 A
• Tensione di isolamento: 1000 V
• Sezioni uscite: 3x16 mm², 6x10 mm², 9x6 mm²
• Conduttore: rame stagnato ad alta conducibilità
• Involucro: termoplastico UL94-V0
• Indice di protezione: IP20
• Montaggio: guida DIN, a vista o su interruttore
• Colore: base RAL7035
