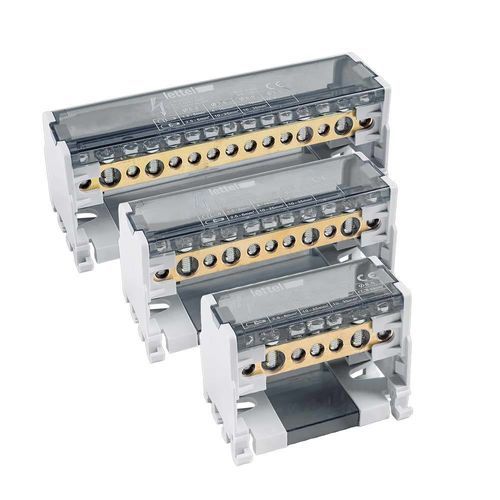

Ripartitore di potenza DDB-2BE125 series

IP20su guida DIN

Presentazione
Ripartitori bipolari 125 A 500 V disponibili con 7, 11 o 15 uscite. Montaggio su guida DIN o a parete, blocco conduttore in rame ad alta conduttività, protezione IP20, conformi a EN 60947-7-1.

Caratteristiche elettriche

• Corrente nominale: 125 A
• Tensione nominale: 500 V
• Numero di poli: 2
• Numero di connessioni per modello e diametri dei fori:
  • DDB-207BE125 – 7 connessioni: 1 x Ø8,5 mm / 5 x Ø5,3 mm / 1 x Ø7,5 mm
  • DDB-211BE125 – 11 connessioni: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-215BE125 – 15 connessioni: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Sezioni cavi: Per Ø8,5 mm: flessibile + crimps 10-25 mm² / rigido 10-35 mm²; Per Ø7,5 mm: flessibile + crimps 6-16 mm² / rigido 10-25 mm²; Per Ø5,3 mm: flessibile + crimps 1,5-6 mm² / rigido 2,5-6 mm²
• Coppia di serraggio: 2-3 Nm
• Corrente di corto circuito picco (Ipk): 20 kA
• Icw: 4,5 kA

Varianti (codici d'ordine)
Codice ordine | Corrente primaria | Tensione nominale (Un) | Numero di uscite | Disponibilità
DDB-207BE125 | 125 A | 500 V | 7 | in stock
DDB-211BE125 | 125 A | 500 V | 11 | in stock
DDB-215BE125 | 125 A | 500 V | 15 | in stock

Fisico

• Blocco conduttore: rame ad alta conduttività
• Viti: acciaio zincato
• Involucro: base PA66-V0 RAL7035 con coperchio grigio translucido rimovibile
• Montaggio: guida DIN o a parete
• Protezione: IP20
• Isolamento: piastra isolante tra i poli e sul fondo dell'involucro per isolare la guida DIN
• Dimensioni (L x A x P): 64 x 50 x 50 mm (DDB-207BE125); 100 x 50 x 50 mm (DDB-211BE125); 130 x 50 x 50 mm (DDB-215BE125)

Funzionalità e applicazioni
I ripartitori bipolari 125 A consentono di distribuire l'alimentazione da un ingresso principale verso più uscite. Progettati per assicurare una ripartizione omogenea della corrente, integrano un blocco in rame ad alta conduttività per ridurre le perdite e resistere alle sollecitazioni elettriche. La configurazione bipolare permette la gestione simultanea di fase e neutro. Conforme alla norma EN 60947-7-1.

• Applicazioni: impianti BT residenziali, terziari e industriali; quadri elettrici; quadri di distribuzione; impianti multi-circuito.

Consigli d'uso

• Rispettare le sezioni cavo ammissibili per ciascuna morsettiera.
• Applicare una coppia di serraggio di 2-3 Nm.
• Interrompere l'alimentazione prima di qualsiasi intervento.
• Utilizzare capicorda sui cavi flessibili per garantire una buona tenuta.
• Verificare periodicamente il serraggio delle connessioni.

Specifiche tecniche

• Corrente nominale: 125 A
• Tensione nominale: 500 V
• Numero di poli: 2
• Modelli disponibili: DDB-207BE125 (7 uscite), DDB-211BE125 (11 uscite), DDB-215BE125 (15 uscite)
• Diametri dei fori e distribuzione per modello: vedi varianti sopra
• Sezioni cavi compatibili: Ø8,5 / Ø7,5 / Ø5,3 mm (dettagli sopra)
• Coppia di serraggio: 2-3 Nm
• Corrente di picco corto circuito (Ipk): 20 kA
• Icw: 4,5 kA
• Blocco conduttore: rame ad alta conduttività
• Involucro: PA66-V0 RAL7035, coperchio grigio translucido
• Montaggio: guida DIN o a parete
• Protezione: IP20
• Norma: EN 60947-7-1
• Dimensioni per modello: 64 x 50 x 50 mm; 100 x 50 x 50 mm; 130 x 50 x 50 mm
