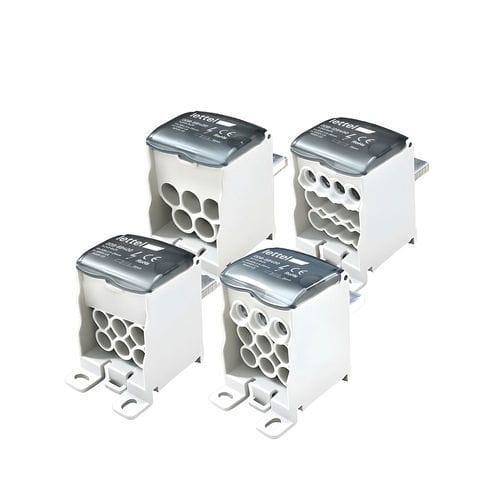

Ripartitore di potenza DDB-XB400 series

IP20su guida DIN

Presentazione
Ripartitori monopolari 400 A da 5 a 12 uscite per uscita di interruttore. Soluzione per distribuzione elettrica ad alta potenza in impianti industriali e terziari, facilitando il cablaggio e la manutenzione.

Caratteristiche (dettagliate)

• Elettriche:
  • Corrente nominale : 400 A
  • Tensione di isolamento : 1000 V
  • Configurazioni disponibili : 5 uscite – sezione 25 mm²; 6 uscite – sezione 16 mm²; 9 uscite – sezione 16 mm²; 12 uscite – combinazione 6x16 mm² + 6x10 mm²
  • Resistenza al cortocircuito : Ipk 51 kA / Icw 24,5 kA

Fisiche

• Conduttore : rame stagnato ad alta conducibilità
• Custodia : termoplastica UL94-V0
• Colore : grigio RAL7035
• Collegamento : diretto in uscita dall'interruttore stampato
• Montaggio : guida DIN, a superficie o fissaggio diretto su piastra
• Grado di protezione : IP20
• Identificazione : area prevista per un bollino colorato per identificare il conduttore distribuito

Funzionalità

• Distribuisce alimentazione ad alta potenza verso più uscite.
• Permette collegamento diretto all'uscita dell'interruttore per semplificare il cablaggio e ridurre i collegamenti intermedi.
• Progettato per migliorare l'affidabilità e la continuità del servizio nei quadri di distribuzione e nelle casse elettriche.

Applicazioni

• Impianti industriali e terziari con elevate esigenze di corrente.
• Quadri di distribuzione e armadi elettrici che richiedono la gestione di più uscite, manutenzione facilitata ed espansioni future.

Consigli per l'uso

• Verificare la compatibilità delle sezioni dei cavi con i morsetti del ripartitore.
• Rispettare le coppie di serraggio raccomandate per ogni tipo di connessione.
• Identificare correttamente ogni uscita tramite le aree di marcatura.
• Scegliere la configurazione in base alle esigenze di potenza e al numero di uscite.
• Controllare periodicamente le connessioni per prevenire surriscaldamenti.

Varianti e codici d'ordine
Codice ordine | Corrente primaria | Numero di uscite | Disponibilità
DDB-5B400 | 400 A | 5 | in magazzino
DDB-6B400 | 400 A | 6 | in magazzino
DDB-9B400 | 400 A | 9 | in magazzino
DDB-12B400 | 400 A | 12 | in magazzino

Area download (documento menzionato)
Gamma di ripartitori (brochure prodotto, PDF).

Prodotti associati / Accessori

• Pulsanti/etichette colorate (area prevista per marcatura/identificazione delle uscite)

caratteristiche / specifiche tecniche

• Corrente nominale: 400 A
• Tensione di isolamento: 1000 V
• Resistenza al cortocircuito: Ipk 51 kA / Icw 24,5 kA
• Configurazioni: 5, 6, 9 o 12 uscite (sezioni cavo secondo variante)
• Conduttore: rame stagnato
• Custodia: termoplastica UL94-V0, grigio RAL7035
• Montaggio: guida DIN, a superficie o fissaggio su piastra
• Grado di protezione: IP20
• Collegamento: diretto in uscita dall'interruttore stampato
