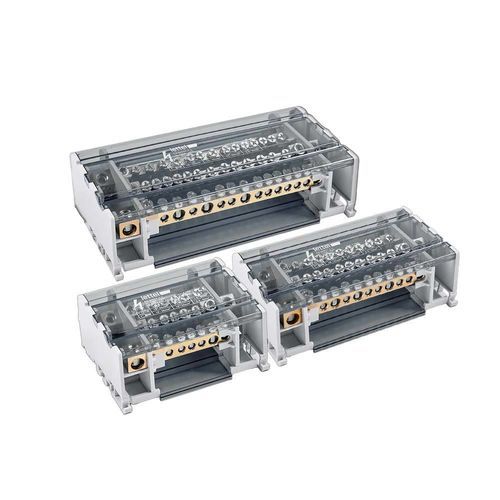

Ripartitore di potenza DDB-4B125

su guida DIN

Presentazione
Ripartitore tetrapolare 125 A con 7, 11 o 15 connessioni – ingresso laterale

Caratteristiche elettriche

• Corrente nominale: 125 A
• Tensione nominale: 690 V AC
• Numero di poli: 4
• Numero di connessioni per polo e diametri dei fori:
  • DDB-407B125 – 7 connessioni: 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
  • DDB-411B125 – 11 connessioni: 1 x Ø9,5 mm / 7 x Ø5,5 mm / 3 x Ø7,5 mm
  • DDB-415B125 – 15 connessioni: 1 x Ø9,5 mm / 11 x Ø5,5 mm / 1 x Ø7,5 mm / 2 x Ø8,5 mm
• Sezioni conduttori:
  • Per Ø9,5 mm: flessibile con terminali 10–35 mm² / rigido 10–35 mm²
  • Per Ø8,5 mm: flessibile con terminali 10–25 mm² / rigido 10–35 mm²
  • Per Ø7,5 mm: flessibile con terminali 6–16 mm² / rigido 10–25 mm²
  • Per Ø5,5 mm: flessibile con terminali 1,5–6 mm² / rigido 2,5–6 mm²
• Coppia di serraggio: 2–3 Nm (eccetto per Ø9,5 mm: 6–7 Nm)
• Icc di picco (Ipk): 30 kA
• Icc di picco (Ipk) DDB-415B125: 21 kA
• Icw: 4,5 kA

Fisico

• Ingresso: ingresso laterale
• Blocco conduttivo: rame ad alta conduttività
• Viti: acciaio zincato
• Involucro: base PA66-V0 RAL7035 con coperchio grigio traslucido rimovibile
• Montaggio: su guida DIN o a plafone
• Protezione: IP20
• Isolamento: piastra isolante tra i poli e sul fondo dell'involucro per isolare la guida DIN
• Dimensioni (L x H x P): 109 x 90 x 50 mm (DDB-407B125); 147 x 90 x 50 mm (DDB-411B125); 182 x 90 x 50 mm (DDB-415B125)

Funzionalità

• Distribuzione sicura ed efficiente dell'energia per reti trifase con neutro
• Connessione laterale per un accesso facilitato ai morsetti e cablaggio semplificato nei quadri compatti
• Blocco in rame ad alta conduttività per distribuzione uniforme della corrente e riduzione delle perdite
• Progettazione che garantisce resistenza alle sollecitazioni elettriche e termiche

Applicazioni

• Impianti elettrici professionali, quadri terziari e industriali
• Ridristribuzione dell'energia verso più circuiti trifase con neutro
• Quadri elettrici con accesso frontale limitato e sistemi multi-uscita

Consigli d'uso

• Rispettare le sezioni conduttore raccomandate per ciascun tipo di morsetto per garantire un contatto sicuro e limitare il riscaldamento
• Applicare la coppia di serraggio indicata per ogni diametro di morsetto
• Installare su guida DIN o a plafone secondo la configurazione del quadro
• Interrompere l'alimentazione prima di qualsiasi intervento per garantire la sicurezza
• Usare terminali per i conduttori flessibili per assicurare un collegamento affidabile ed evitare l'ossidazione
• Controllare regolarmente il serraggio delle connessioni e l'integrità meccanica
• Non superare i valori indicati di Ipk e Icw

Varianti e codici d'ordine
Codice | Numero poli | Corrente nominale | Tensione nominale (Un) | Numero uscite | Disponibilità
DDB-407B125 | Tetrapolare | 125 A | 690 V | 7 | instock
DDB-411B125 | Tetrapolare | 125 A | 690 V | 11 | instock
DDB-415B125 | Tetrapolare | 125 A | 690 V | 15 | instock

Documenti
Brochure della gamma disponibile per il download (scheda prodotto PDF).

Specifiche tecniche

• Corrente nominale: 125 A
• Tensione nominale: 690 V AC
• Pole: 4 (tetrapolare)
• Connessioni disponibili: 7 / 11 / 15 a seconda della variante
• Materiale conduttivo: rame ad alta conduttività
• Indice di protezione: IP20
• Montaggio: guida DIN o a plafone
• Icc picco (Ipk): 30 kA (21 kA per DDB-415B125)
• Icw: 4,5 kA
• Dimensioni: vedere varianti (109 x 90 x 50 mm; 147 x 90 x 50 mm; 182 x 90 x 50 mm)
