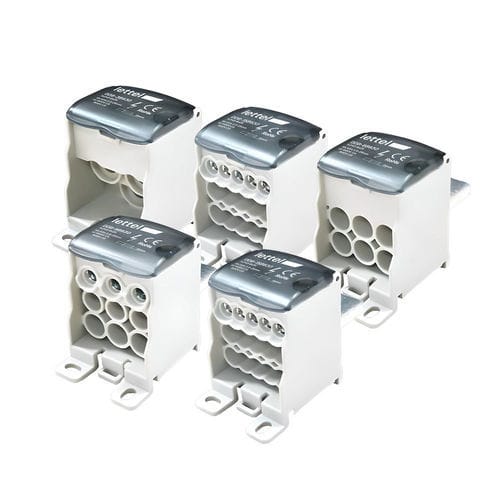

Ripartitore di potenza DDB-XB630 series

IP20su guida DIN

Presentazione
Ripartitori unipolari 630 A da 3 a 15 uscite per interruttore. Progettato per centralizzare un'alimentazione ad alta potenza e redistribuirla verso più uscite, ideale per quadri elettrici e armadi di distribuzione industriali e terziari con elevata densità di uscite.

Elettrici

• Corrente nominale: 630 A
• Tensione di isolamento: 1000 V
• Resistenza ai cortocircuiti: Ipk 51 kA / Icw 24,5 kA
• Configurazioni disponibili:
  • 3 uscite – sezione 50 mm²
  • 5 uscite – sezione 35 mm²
  • 6 uscite – sezione 25 mm²
  • Combinazione: 3 uscite – sezione 25 mm² e 6 uscite – sezione 16 mm²
  • 15 uscite – sezione 10 mm²

Fisiche

• Conduttore: rame stagnato ad alta conducibilità
• Scocca: termoplastico UL94‑V0
• Colore: grigio RAL7035
• Montaggio: guida DIN o fissaggio diretto su piastra
• Indice di protezione: IP20
• Visualizzazione: area prevista per un bollino colorato per identificare il conduttore distribuito
• Collegamento: diretto in uscita da interruttore stampato

Funzionalità e applicazioni

• Funzione: centralizza un'alimentazione ad alta potenza e la redistribuisce su più uscite, semplificando il cablaggio e riducendo le connessioni intermedie
• Applicazioni: impianti industriali e terziari che richiedono una distribuzione di potenza significativa; quadri elettrici e armadi di distribuzione con elevata densità di uscite

Consigli d'uso

• Verificare la compatibilità delle sezioni dei cavi con ogni morsetto
• Rispettare le coppie di serraggio per garantire connessioni affidabili e sicure
• Identificare chiaramente ogni uscita tramite le aree di marcatura previste
• Adattare la configurazione in base alla potenza e al numero di uscite necessari
• Eseguire ispezioni periodiche per prevenire allentamenti o surriscaldamenti

Varianti / codici ordine
Codice ordine | Corrente primaria | Numero di uscite | Disponibilità
DDB-3B630 | 630A | 3 | disponibile
DDB-5B630 | 630A | 5 | disponibile
DDB-6B630 | 630A | 6 | disponibile
DDB-9B630 | 630A | 9 | disponibile
DDB-15B630 | 630A | 15 | disponibile

Caratteristiche / specifiche tecniche

• Corrente nominale: 630 A
• Tensione di isolamento: 1000 V
• Resistenza ai cortocircuiti: Ipk 51 kA / Icw 24,5 kA
• Configurazioni: 3, 5, 6, 9 o 15 uscite con sezioni adeguate (50 mm², 35 mm², 25 mm², 16 mm², 10 mm² a seconda del modello)
• Conduttore: rame stagnato ad alta conducibilità
• Scocca: termoplastico UL94‑V0
• Colore: grigio RAL7035
• Montaggio: guida DIN o fissaggio diretto su piastra
• Indice di protezione: IP20
• Collegamento: diretto in uscita da interruttore stampato
• Visualizzazione: spazio per bollino di identificazione colore
