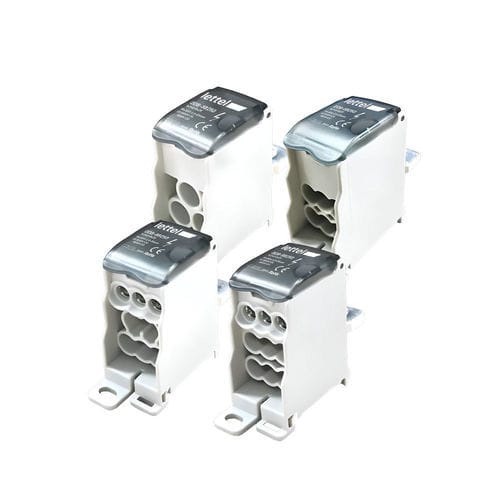

Ripartitore di potenza DDB-XB250

IP20su guida DIN

Descrizione
Ripartitori unipolari 250 A da 3 a 9 uscite progettati per distribuire un'alimentazione ad alta potenza in uscita da un interruttore in contenitore stampato. Ideali per impianti industriali e terziari, questi ripartitori semplificano il cablaggio, migliorano l'affidabilità e riducono i collegamenti intermedi.

Caratteristiche elettriche

• Corrente nominale: 250 A
• Tensione di isolamento: 1000 V
• Configurazioni disponibili:
  • 3 uscite – sezione 25 mm²
  • 6 uscite – sezione 16 mm²
  • 8 uscite – sezione 16 mm²
  • 9 uscite – sezione 10 mm²

Fisico

• Conduttore: rame stagnato ad alta conduttività
• Involucro: termoplastico tecnico UL94-V0
• Finitura: colore grigio RAL7035
• Collegamento: diretto in uscita dall'interruttore in contenitore stampato
• Montaggio: su guida DIN, a vista o sull'interruttore
• Indice di protezione: IP20
• Architettura: design compatto per facilitare l'integrazione nel quadro
• Identificazione: area prevista per un bollino colorato per identificare il conduttore distribuito

Funzionalità e applicazioni

• Funzione: distribuzione di un'alimentazione ad alta potenza verso più derivazioni garantendo continuità del servizio e affidabilità.
• Applicazioni: impianti elettrici industriali e terziari, quadri e armadi di distribuzione che richiedono una distribuzione di potenza controllata.
• Consigli d'uso:
  • Determinare la configurazione adeguata in base al numero di derivazioni e alle sezioni richieste.
  • Rispettare la corrente nominale per garantire sicurezza e durata.
  • Utilizzare conduttori conformi alle sezioni raccomandate per ogni uscita.
  • Applicare le coppie di serraggio appropriate per assicurare una connessione affidabile.
  • Eseguire controlli periodici delle connessioni per prevenire rischi di surriscaldamento.

Accessori associati

• Bollini colorati per l'identificazione dei conduttori distribuiti

Varianti e codici ordine
Codice ordine | Corrente primaria | Numero di uscite | Disponibilità
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

Documenti

• Gamma di ripartitori (PDF di presentazione disponibile nell'area download)

Specifiche tecniche

• Corrente nominale: 250 A
• Tensione di isolamento: 1000 V
• Sezioni per configurazione: 3 uscite = 25 mm², 6/8 uscite = 16 mm², 9 uscite = 10 mm²
• Conduttore: rame stagnato
• Involucro: termoplastico UL94-V0
• Finitura: grigio RAL7035
• Collegamento: uscita diretta su interruttore in contenitore stampato
• Montaggio: guida DIN / a vista / su interruttore
• Indice di protezione: IP20
• Architettura: compatta per integrazione nel quadro
