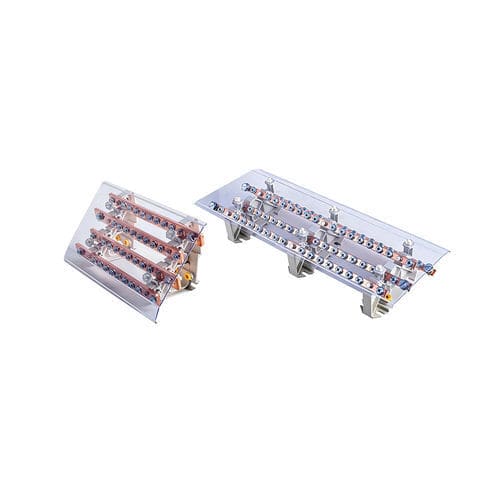

Ripartitore di potenza DDB-4C400 series

sicurosu guida DIN

Descrizione
Ripartitore tetrapolare a gradini 400 A disponibile nelle versioni a 10 o 16 connessioni, progettato per la distribuzione di energia in impianti trifase con neutro ad alta potenza. Architettura a gradini che facilita l’organizzazione delle connessioni e l’accesso ai morsetti.

Caratteristiche elettriche

• Corrente nominale : 400 A
• Tensione nominale : 690 V AC
• Numero di poli : 4
• Tensione di impulsi (Uimp) : 8 kV
• Corrente di picco corto circuito (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• Connessioni per barra (tipo) : DDB-410C400 – 10 connessioni : 1 x M8 / 9 x M6
  DDB-416C400 – 16 connessioni : 1 x M8 / 15 x M6

Caratteristiche fisiche

• Blocco conduttore : rame ad alta conduttività
• Scocca : PA66 UL94-V0
• Coperchio : protezione rimovibile
• Montaggio : guida DIN o a vista
• Consegna : fornito assemblato
• Dimensioni complessive (L x H x P) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• Dimensioni delle barre : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

Funzionalità
I ripartitori tetrapolari a gradini 400 A sono studiati per la distribuzione di energia in impianti trifase con neutro ad alta potenza. La disposizione a gradini consente un instradamento chiaro e strutturato delle connessioni, agevolando il cablaggio e l’accesso ai morsetti. Le connessioni con forcella offrono opzioni di terminazione flessibili ed eliminano i vincoli legati alle sezioni dei conduttori.

Applicazioni
Adatti a contesti industriali e terziari che richiedono la gestione di elevate potenze: quadri elettrici principali, quadri di distribuzione, impianti con più uscite. Design a gradini per un’integrazione ottimizzata negli impianti complessi.

Consigli d’uso

• Utilizzare forcelle adeguate per garantire connessioni affidabili e sicure.
• Rispettare le pratiche di serraggio raccomandate per mantenere la conduttività ottimale.
• Interrompere l’alimentazione prima di qualsiasi intervento.
• Organizzare il cablaggio sfruttando la struttura a gradini per facilitare accesso e manutenzione.
• Controllare regolarmente il serraggio delle connessioni e lo stato dei componenti.
• Non superare i valori di Ipk e Uimp per garantire sicurezza e durata.

Varianti e codici ordine
Codice ordine | Tipo di polo | Corrente nominale | Numero di uscite | Disponibilità
DDB-410C400 | Tetrapolare a gradini | 400 A | 10 | disponibile
DDB-416C400 | Tetrapolare a gradini | 400 A | 16 | disponibile

Caratteristiche / specifiche tecniche

• Riferimento modello: DDB-4C400 (varianti DDB-410C400 e DDB-416C400)
• Corrente nominale: 400 A
• Tensione nominale: 690 V AC
• Pole: 4
• Uimp: 8 kV
• Corrente di picco: 30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• Connessioni per barra: DDB-410C400 – 1 x M8 / 9 x M6 ; DDB-416C400 – 1 x M8 / 15 x M6
• Materiale conduttore: rame ad alta conduttività
• Scocca: PA66 UL94-V0
• Protezione: coperchio rimovibile
• Montaggio: guida DIN o a vista
• Consegna: assemblato
• Dimensioni (L x H x P): 280 x 150 x 116 mm (10 uscite); 420 x 150 x 116 mm (16 uscite)
• Dimensioni delle barre: 25 x 6 x 248 mm (10 connessioni); 25 x 6 x 384 mm (16 connessioni)
