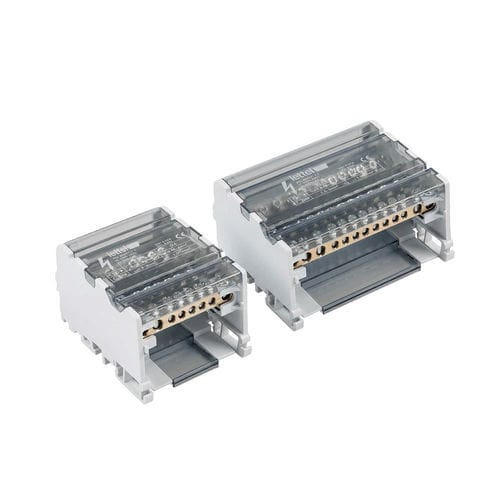

Ripartitore di potenza DDB-4B80 series

IP20su guida DIN

Presentazione
Ripartitori tetrapolari destinati alla distribuzione di energia su reti trifase con neutro. Progettazione con barra conduttrice in rame ad alta conducibilità, base in PA66-V0 RAL7035 e coperchio grigio traslucido rimovibile. Montaggio su guida DIN o a parete, protezione IP20. Conforme EN 60947-7-1.

Caratteristiche elettriche

• Corrente nominale: 80 A
• Tensione nominale: 500 V AC
• Numero di poli: 4
• Connessioni per polo e diametro fori: DDB-408B80 – 8 connessioni: 3 x Ø5,5 mm / 5 x Ø4,5 mm; DDB-413B80 – 13 connessioni: 5 x Ø5,5 mm / 8 x Ø4,5 mm
• Sezioni cavo ammesse: per Ø5,5 mm: flessibile con ferrule 1,5–10 mm² / rigido 2,5–16 mm²; per Ø4,5 mm: flessibile con ferrule 0,75–6 mm² / rigido 1,5–10 mm²
• Coppia di serraggio: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Corrente di corto circuito di picco (Ipk): 20 kA
• Icw: 4,5 kA

Caratteristiche fisiche

• Blocco conduttore: rame ad alta conducibilità
• Viti: acciaio zincato
• Scocca: base PA66-V0 RAL7035 con coperchio grigio traslucido rimovibile
• Montaggio: guida DIN o a parete
• Protezione: IP20
• Isolamento: pannello isolante tra i poli e sul fondo della scocca
• Dimensioni (L x A x P): 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)

Funzionalità
Questi ripartitori permettono la distribuzione dell'energia verso più uscite in impianti trifase con neutro. Garantiscono una ripartizione affidabile della corrente verso più diramazioni assicurando sicurezza e prestazioni grazie all'impiego di conduttori in rame ad alta conducibilità.

Applicazioni

• Impianti elettrici terziari e industriali
• Quadri elettrici e sottotavole
• Impianti multi-circuito che richiedono più derivazioni trifase

Consigli d'uso

• Rispettare le sezioni di cavo ammesse
• Applicare la coppia di serraggio specificata su ogni morsetto
• Interrompere l'alimentazione prima di qualsiasi intervento
• Usare terminali per i conduttori flessibili
• Controllare regolarmente il serraggio delle connessioni

Varianti e codici ordine (tabella)
Codice ordine | Numero di poli | Corrente primaria | Numero di uscite | Disponibilità
DDB-408B80 | Tetrapolare | 80 A | 8 | in stock
DDB-413B80 | Tetrapolare | 80 A | 13 | in stock

Specifiche tecniche

• Corrente nominale: 80 A
• Tensione nominale: 500 V AC
• Poli: 4 (tetrapolare)
• Connessioni: 8 o 13 a seconda della variante (vedi dettagli Ø5,5 mm e Ø4,5 mm)
• Sezioni cavo ammesse: flessibile, rigido e con terminali secondo il diametro (vedi dettagli)
• Coppia di serraggio: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Corrente di corto circuito di picco (Ipk): 20 kA
• Icw: 4,5 kA
• Materiali: rame ad alta conducibilità (blocco conduttore); viti acciaio zincato; scocca PA66-V0
• Grado di protezione: IP20
• Montaggio: guida DIN o a parete
• Dimensioni: 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)
