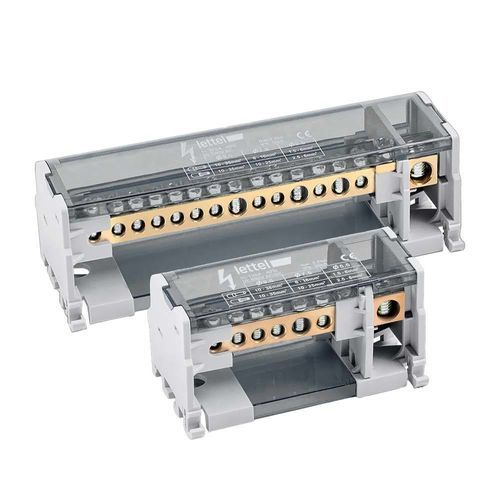

Ripartitore di potenza DDB-2B125 series

IP20su guida DIN

Presentazione
Ripartitore bipolare 125 A con ingresso laterale, disponibile nelle varianti a 7 o 15 connessioni. Progettato per distribuire un'alimentazione principale verso più uscite in quadri elettrici compatti, con barra conduttrice in rame ad alta conducibilità, involucro isolante e montaggio su guida DIN o a vista.

Caratteristiche dettagliate

• Elettriche:
  • Corrente nominale: 125 A
  • Tensione nominale: 690 V
  • Numero di poli: 2
  • Numero di connessioni per variante e diametri dei fori:
    • DDB-207B125 (7 connessioni): 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
    • DDB-215B125 (15 connessioni): 1 x Ø9,5 mm / 11 x Ø5,5 mm / 3 x Ø7,5 mm
  • Sezioni di cavo ammesse:
    • Per Ø9,5 mm: flessibile con terminali 10–35 mm² / rigido 10–35 mm²
    • Per Ø5,5 mm (DDB-207B125): flessibile con terminali 2,5–6 mm² / rigido 1,5–6 mm²
    • Per Ø5,5 mm (DDB-215B125): flessibile con terminali 1,5–6 mm² / rigido 2,5–6 mm²
    • Per Ø7,5 mm (DDB-207B125): flessibile con terminali 10–35 mm² / rigido 6–16 mm²
    • Per Ø7,5 mm (DDB-215B125): flessibile con terminali 6–16 mm² / rigido 10–25 mm²
  • Coppia di serraggio: 6–7 Nm (morsetto principale Ø9,5 mm) / 2–3 Nm altri morsetti
  • Corrente di picco corto circuito (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
  • Icw: 4,5 kA
• Meccaniche:
  • Ingresso laterale
  • Barra conduttrice: rame ad alta conducibilità
  • Viteria: acciaio zincato
  • Involucro: base PA66-V0 RAL7035 con coperchio grigio traslucido rimovibile
  • Montaggio: guida DIN o a vista
  • Protezione: IP20
  • Isolamento: piastra isolante tra i poli e sul fondo per isolare la guida DIN
  • Dimensioni (L x A x P): 94 x 50 x 50 mm (DDB-207B125); 162 x 50 x 50 mm (DDB-215B125)

Funzionalità
I ripartitori bipolari con ingresso laterale permettono di distribuire l'alimentazione da una linea principale verso più uscite ottimizzando l'ergonomia del cablaggio. L'ingresso laterale facilita l'integrazione in quadri compatti e migliora l'accessibilità durante il collegamento. La barra in rame ad alta conducibilità riduce le perdite e resiste alle sollecitazioni di corrente.

Applicazioni
Adatti per impianti in bassa tensione residenziali, terziari e industriali, in particolare in quadri divisionari, armadi di distribuzione e installazioni multi-uscita dove sono richieste compattezza, affidabilità e ottimizzazione dei percorsi dei cavi.

Consigli d'uso

• Privilegiare l'ingresso laterale per ottimizzare il percorso dei cavi nei quadri compatti
• Rispettare le sezioni di cavo ammesse in funzione del diametro dei morsetti
• Applicare la coppia di serraggio raccomandata per garantire un contatto ottimale
• Interrompere l'alimentazione prima di qualsiasi intervento
• Utilizzare terminali per conduttori flessibili per assicurare connessioni affidabili
• Verificare regolarmente il serraggio dei morsetti in manutenzione

Varianti e codici ordine
Codice ordine | Corrente primaria | Tensione nominale (Un) | Numero uscite | Tipo di connessione | Disponibilità
DDB-207B125 | 125A | 690V | 7 | Connessione laterale | instock
DDB-215B125 | 125A | 690V | 15 | Connessione laterale | instock

Documenti
Scheda prodotto e brochure disponibili (vedere area download del produttore).

Specifiche tecniche

• Riferimento modello: DDB-2B125 (var. DDB-207B125, DDB-215B125)
• Corrente nominale: 125 A
• Tensione nominale: 690 V
• Polo: 2 (bipolare)
• Connessioni: 7 o 15 in base alla variante con Ø dei fori dettagliati
• Materiali: conduttore in rame ad alta conducibilità, involucro PA66-V0
• Protezione: IP20
• Montaggio: guida DIN o a vista
• Coppia di serraggio raccomandata: 6–7 Nm (morsetto principale) / 2–3 Nm (altri)
• Corrente di picco corto circuito (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
• Icw: 4,5 kA
• Dimensioni: 94 x 50 x 50 mm (7 connessioni); 162 x 50 x 50 mm (15 connessioni)
