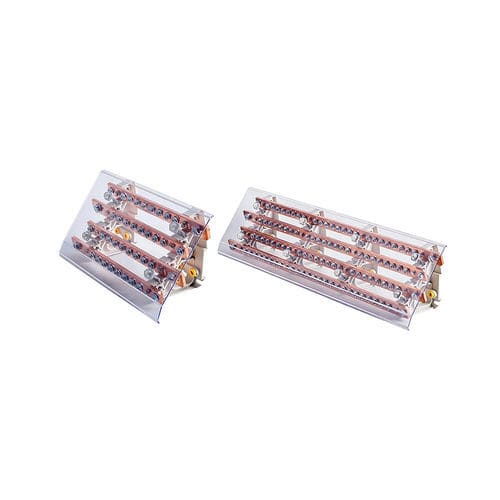

Ripartitore di potenza DDB-4C250 series

sicurosu guida DIN

Presentazione
Ripartitori tetrapolari sfalsati 250A 690V con conduttori in rame ad alta conduttività, disponibili con 11 o 27 connessioni, collegamento tramite occhielli/capicorda, involucro isolante PA66 UL94-V0, montaggio su guida DIN o a parete. Prodotto fornito assemblato.

Caratteristiche elettriche

• Corrente nominale: 250 A
• Tensione nominale: 690 V AC
• Numero di poli: 4 (tetrapolare)
• Tensione d’impulso (Uimp): 8 kV
• Corrente di picco in cortocircuito (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Numero e tipo di connessioni per barra: DDB-410C250: 1 x M8 / 10 x M6; DDB-426C250: 1 x M8 / 26 x M6

Caratteristiche fisiche

• Blocco conduttore: rame ad alta conduttività
• Involucro: PA66 UL94-V0
• Copertura: protezione rimovibile
• Montaggio: guida DIN o a parete
• Prodotto: fornito assemblato
• Dimensioni totali (L x A x P): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Dimensioni delle barre: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)

Funzionalità

• Distribuzione di potenza per impianti trifase con neutro che richiedono numerose uscite.
• Design sfalsato che ottimizza l'accessibilità alle connessioni e facilita il cablaggio in configurazioni complesse.
• Collegamento tramite capicorda a forcella per maggiore flessibilità di installazione ed eliminazione dei vincoli legati alle sezioni dei cavi.

Applicazioni
Particolarmente adatto ad impianti industriali e commerciali ad alta potenza: quadri di distribuzione principali, quadri elettrici multi-uscita e sistemi ad alta densità di connessioni dove affidabilità, sicurezza e facilità di manutenzione sono essenziali.

Consigli d'uso

• Utilizzare capicorda a forcella adeguati per un collegamento affidabile e sicuro.
• Rispettare le corrette coppie di serraggio per garantire una conduttività ottimale.
• Interrompere l'alimentazione prima di qualsiasi intervento.
• Organizzare il cablaggio sfruttando la struttura sfalsata per agevolare l'accesso e la manutenzione.
• Controllare periodicamente il serraggio delle connessioni e lo stato dei componenti.
• Non superare i valori di IPK e Uimp indicati per garantire la sicurezza e la durata dell'impianto.

Varianti e codici d'ordine
Codice ordine ; Configurazione poli ; Corrente primaria ; Numero di uscite ; Disponibilità
DDB-410C250 ; Tetrapolare sfalsato ; 250A ; 11 ; disponibile
DDB-426C250 ; Tetrapolare sfalsato ; 250A ; 27 ; disponibile

Specifiche tecniche

• Corrente nominale: 250 A
• Tensione nominale: 690 V AC
• Numero di poli: 4
• Tensione d’impulso (Uimp): 8 kV
• Corrente di picco in cortocircuito (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Connessioni per barra: DDB-410C250 = 1 x M8 / 10 x M6; DDB-426C250 = 1 x M8 / 26 x M6
• Blocco conduttore: rame ad alta conduttività
• Involucro: PA66 UL94-V0
• Montaggio: guida DIN o a parete
• Dimensioni (L x A x P): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Dimensioni barre: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)
