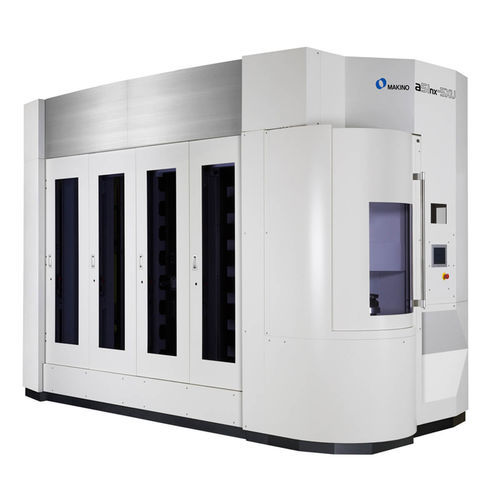

Centro di lavoro CNC 5 assi a51nx-5XU

orizzontaleper applicazioni medicheper il settore aerospaziale

I produttori di componenti medici, aerospaziali, di prototipi e multi-superfici complessi hanno da tempo compreso i vantaggi della lavorazione a 5 assi. La capacità della lavorazione a cinque assi può migliorare la produttività e la qualità semplicemente consolidando le operazioni. Gli assi lineari X, Y e Z dell’a51nx-5XU sono costruiti dalla stessa struttura pressofusa rigida a banco a colonna graduata dell’a51nx, il leader nel settore di Makino. Il movimento rotante degli assi B e C viene generato da una coppia di motori reattivi ad azionamento diretto (75/150 giri/min). Entrambi i motori sono alloggiati in una struttura integrata pressofusa che elimina gli errori di accumulo e di perdita di rigidità comuni alle strutture a 5 assi tavola su tavola. La struttura pressofusa della tavola sagomata fornisce l’accessibilità ideale del mandrino ai pezzi da lavorare. I cavi dell’asse C sono instradati attraverso il tetto paraspruzzi, garantendo l’affidabilità e un funzionamento privo di trucioli. Ciò che contraddistingue l’a51nx-5XU dalle altre soluzioni più piccole di lavorazione a 5 assi è il suo orientamento orizzontale e l’automazione dei pezzi da lavorare integrata. L’orientamento orizzontale offre lo spargimento di trucioli ideale. Evitare l’ulteriore taglio dei trucioli, specialmente nei materiali aerospaziali e medici, migliora la vita degli strumenti e la finitura superficiale dei componenti. Caricare i componenti in un orientamento orizzontale a 5 assi, tuttavia, può portare ad alcune problematiche riguardanti la movimentazione dei materiali. L’a51nx-5XU risolve tali problematiche con il suo magazzino pallet di lavoro unico.
