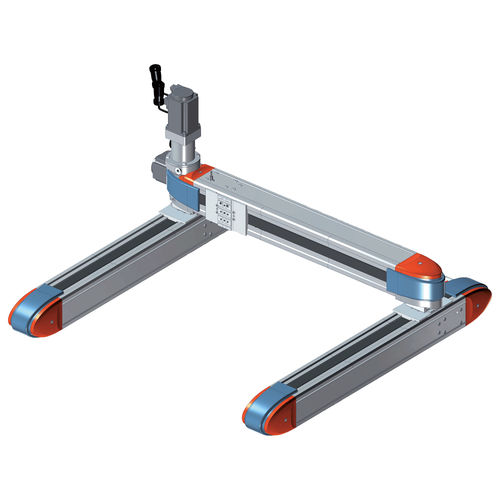

Gru a cavalletto scorrevole ELEKTRO SHAK series

Il portale è costituito da due assi a cinghia paralleli dei quali uno funge da asse motore (asse X motore) ed uno da asse condotto (asse X trascinato). I due assi sono collegati tra loro mediante un albero in alluminio anodizzato e due giunti elastici che consentono di recuperare eventuali piccoli disallineamenti tra gli assi dovuti alla base di appoggio. La morfologia del giunto e dell'albero di trasmissione consente un facile smontaggio dello stesso. Grazie all'albero di trasmissione, i carrelli dell'asse motore e dell'asse trascinato (entrambi dotati di interfaccia V-Lock con forma e scanalature tipiche), si muovono in maniera sincrona tra di loro. Sul corpo estruso dei due assi, dal lato opposto ai carrelli, è presente la coda di rondine tipica V-Lock (senza scanalature) per un fissaggio mediante elementi QS alla struttura di appoggio. Sui carrelli degli assi X, e trasversalmente ad essi, viene montato un altro asse elettrico SHAK (asse Y). Il sistema di movimentazione è lo stesso dell'asse singolo e presenta quindi i medesimi vantaggi: struttura rigida, movimentazione del carrello con gioco registrabile, presenza di ugelli per la lubrificazione delle guide, possibilità di registrare il tensionamento delle cinghie. Per questo prodotto si è optato per la motorizzazione BRUSHLESS con riduttore di velocità con rapporto 1:5: la scelta mira a garantire ottime capacità di carico senza rinunciare alla dinamica e alla velocità tipiche di questo oggetto.Oltre alle motorizzazioni standard proposte a catalogo è possibile personalizzare il cilindro mediante il montaggio di altri motori.
