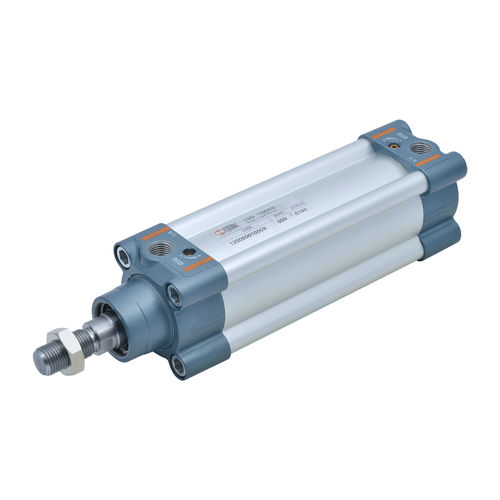

L'impiego tipico del cilindro basso attrito è da considerarsi in veste di cilindro ballerino o tenditore; di fatto è un cilindro semplice effetto senza frolla di ritorno.
Di seguito vengono riportate le varie possibilità esecutive.
- La tipologia migliore è la A, in quanto offre la minore forza di attrito.
- La tipologia B è da usarsi nel caso in cui il cilindro lavori, in condizioni normali, al di fuori della zona di ammortizzo pneumatico; l'ammortizzo è da intendersi solo per uso et emergenza (evitare urti in caso di guasti).
- La tipologia C differisce dalla A per la presenza della guarnizione stelo che impedisce l'ingresso di sporco in ambienti poco puliti.
- La tipologia D differisce dalla B per la presenza della guarnizione stelo che impedisce l’ingresso di sporco in ambienti poco puliti.
- La tipologia E è da usarsi nel caso in cui la camera in pressione sia quella anteriore.
- Per quanto riguarda la tipologia F si veda il punto 2.
Quantità per confezione: 0
Quantità minima ordine: 0
Unità di misura: Pezzo
GUARNIZIONE:
- FKM/FPM
- NBR
- Poliuretano
