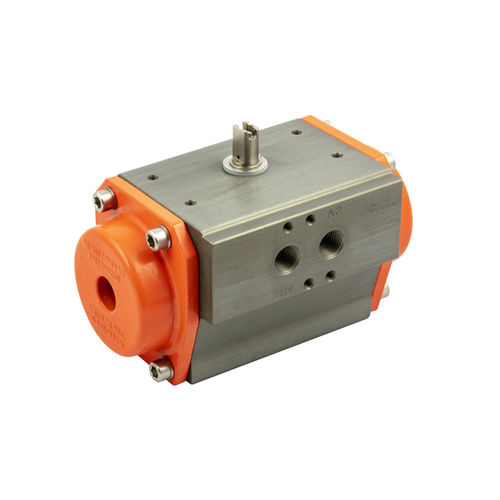

Attuatore rotativo R4 seriespneumaticoa pistonea doppio effetto
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Movimento
- rotativo
- Tipo
- pneumatico
- Tecnologia
- a pistone
- Configurazione
- a doppio effetto
- Materiale
- in alluminio estruso
- Normativa
- ISO
- Indice di protezione
- ATEX
- Applicazioni
- industriale
- Altre caratteristiche
- compatto, ad alta coppia, angolo di oscillazione 0-90°, NAMUR
- Pressione
Max.: 8 bar
(116 psi)Min.: 3 bar
(43,5 psi)- Coppia
Max.: 520,2 Nm
(383,68 ft.lb)Min.: 7,6 Nm
(5,605 ft.lb)- Temperatura ambiente
Max.: 80 °C
(176 °F)Min.: -20 °C
(-4 °F)
Descrizione
Attuatori rotanti pneumatici robusti e compatti, idonei per l’attuazione di valvole industriali con flangiatura ISO 5211 ed angolo di manovra compreso fra 0° e 90°.
L’attuatore R4 è di tipo a doppia cremagliera, tecnologia che consente una costante erogazione della coppia torcente durante tutta la rotazione.
La valvola di comando dell’attuatore può essere applicata direttamente sullo stesso grazie all’interfaccia NAMUR VDI\VDE-3845, oppure può essere remotata utilizzando le connessioni filettate G (BSP) presenti sul corpo.
Sull’attuatore è possibile installare specifici accessori per il rilevamento delle posizioni di finecorsa (switch box).
Dato il suo tipico utilizzo, l’attuatore R4 si caratterizza per l’elevata coppia specifica erogabile e per il ridotto momento flettente supportabile dall’albero.
