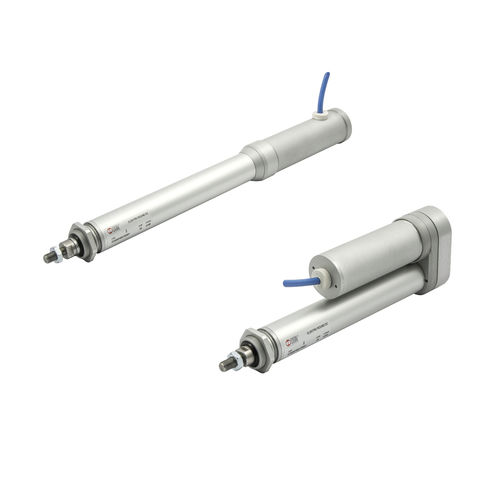

Elettrocilindro ELEKTRO series

con astaa vitea vite trapezia

Nel cilindro ELEKTRO ROUND DC il movimento di avanzamento dello stelo è ottenuto con un sistema a vite trapezio e una chiocciola autolubrificante in tecnopolimero. Il pistone ha una fascia di guida calibrata per ridurre al minimo il gioco con la camicia e di conseguenza le vibrazioni durante la rotazione della vite. Il pistone inoltre è dotato di un magnete per sensori magnetici. Il motore utilizzato per la movimentazione del sistema è in corrente continua e disponibile in due versioni, 12 o 24VDC, con la possibilità di controllo della posizione del motore utilizzando un encoder (opzionale). Per la protezione termica del motore si può inserire nel cilindro un fusibile ripristinabile (opzionale). Il motore utilizzato, nello specifico, possiede un riduttore epicicloidale con rapporti di riduzione disponibili pari a 1 / 13 oppure 1 /25. A seconda della configurazione (passo vite e rapporto di riduzione) il cilindro può essere irreversibile (sostiene il carico a motore non alimentato) o reversibile sotto carico. Entrambe le versioni vengono fornite senza l'antirotazione dello stelo. Quest'ultimo deve essere realizzata a cura del cliente esternamente al cilindro. È disponibile in due versioni: - una con motore in linea, ove l'albero motore è collegato direttamente alla vite tramite un giunto - una con motore rinviato, ove la trasmissione del moto è assicurata da tre ruote dentate con rapporto di trasmissione 1:1. Il cilindro è progettato per possedere un grado di protezione IP65. Le soluzioni con vite trapezia sono generalmente adatte alle applicazioni in cui: il numero di manovre nell'unità di tempo è ridotto, a causa del riscaldamento dell’insieme vite-madrevite,
