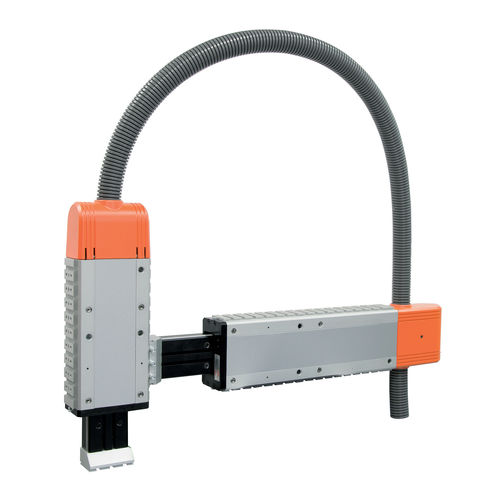

Unità lineare pneumatica LEPK series
di precisioneverticaleorizzontale

unità lineare pneumatica
unità lineare pneumatica
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
pneumatica
Altre caratteristiche
di precisione, verticale, orizzontale, regolabile, a coda di rondine
Corsa

Min.: 15 mm
(0,591 in)

Max.: 450 mm
(17,717 in)

Forza

Min.: 90 N

Max.: 260 N

Descrizione

Le unità lineari LEPK sono concepite per l’installazione orizzontale oppure verticale. Sono azionate da un cilindro pneumatico standard ISO 6432, facilmente sostituibile. Le barre tonde di precisione, temprate, incassate nel profilato rettangolare chiuso del corpo, costituiscono, unitamente alle rotelle regolabili, un sistema di guida affidabile e senza gioco. La limitazione della corsa avviene per mezzo di arresti meccanici che comprendono una microregolazione ed ammortizzatori idraulici. Lo stato di commutazione è visibile dall'esterno mediante LED attraverso apposite aperture nel corpo. Le posizioni finali vengono controllate con sensori induttivi (inclusi). La piastra anteriore ha attacchi V-Lock. Su entrambe i lati del corpo sono realizzate le guide a coda di rondine, per i fissaggi serie V-Lock o QS. In fase di ordine si possono specificare le zone del corpo in cui devono essere realizzate le scanalature trasversali per permettere il collegamento con gli elementi di fissaggi tipo K. La costruzione incapsulata elimina i punti pericolosi e aumenta la silenziosità di funzionamento. Le unità lineari sono disponibili in due versioni: • versione A, con una posizione retratta e una posizione estesa regolabile; • versione B, con la possibilità di raggiungere una seconda posizione estesa supplementare, regolabile. Per equilibrare i pesi, le LEPK per il montaggio verticale possono essere dotate di una molla di richiamo; in caso di stop di emergenza o calo di pressione, la slitta verticale è tirata automaticamente nella posizione di finecorsa superiore (slitta tutta dentro).
