Tornio CNC X4640

orizzontale2 assicon bancale inclinato

Panoramica

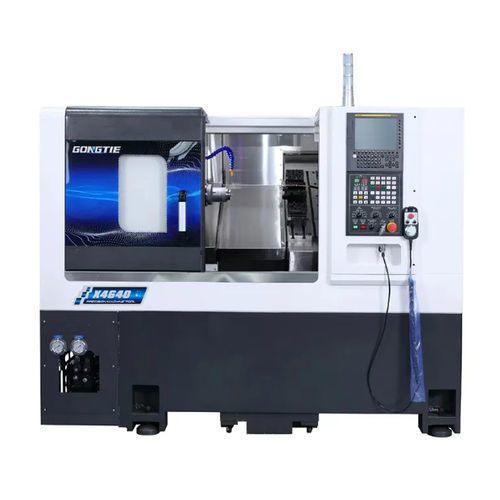

L'X4640 è un tornio CNC a banco inclinato progettato per lavorazioni con utensili a gang e tornitura di pezzi di dimensioni medie. Integra un basamento inclinato in ghisa HT300, un mandrino ad azionamento diretto integrato e componenti di livello industriale per supportare produzione continua e risultati di lavorazione precisi.

Caratteristiche principali

• Basamento inclinato in ghisa HT300 per rigidità e smorzamento delle vibrazioni.
• Sistema CNC SYNTEC 22TA con funzioni multi-macchina e programmazione semplificata.
• Mandrino ad azionamento diretto con disposizione cuscinetti NTN 3+2 per stabilità ad alta velocità e posizionamento accurato.
• Viti a ricircolo PMI grado C3 e guide a rulli PMI da 30 mm per avanzamenti precisi e ripetibilità.
• Mandrino idraulico 3 griffe cavo da 6 pollici o pinza idraulica; lubrificazione diretta per precisione di serraggio costante.
• Gruppo idraulico Seven Ocean 40 L e sistema di lubrificazione automatica 2 L per funzionamento continuo.
• Raffreddamento/pulizia: pompa Luikar 2V-30 con serbatoio da 120 L e filtrazione.
• Quadro elettrico completo con componenti Schneider a bassa tensione e scambiatore di calore interno; recinzione interna inox chiusa e copertura completa macchina per sicurezza e pulizia.

Componenti macchina (sintesi)

• Basamento: basamento inclinato integrato in ghisa HT300 con vernice di stufatura ad alta temperatura.
• Sistema CNC: SYNTEC 22TA — controllo fluido e preciso e programmazione semplice.
• Mandrino: mandrino A2-5 ad azionamento diretto (motore integrato) progettato per lavorazioni pesanti.
• Pinza & Mandrino: mandrino cavo idraulico 6" 3 griffe o pinza idraulica con superfici di contatto temprate e rettificate.
• Guide & Vite: guide a rulli PMI 30 mm e viti PMI 3210 C3 con lubrificazione ad olio.
• Cuscinetti: cuscinetti NACHI per lunga durata e precisione.
• Idraulica: Seven Ocean 40 L (1,5 kW) per cilindro mandrino, mandrino e contropunta.
• Lubrificazione: lubrificazione circolare automatica Ishan 2 L per guide e viti.
• Raffreddamento & Pulizia: pompa Luikar 2V-30 e serbatoio 120 L con filtrazione per fornitura refrigerante e asportazione trucioli.
• Quadro elettrico: componenti Schneider con scambiatore di calore e interblocchi di sicurezza.

Configurazione standard

• Corpo macchina: basamento inclinato orizzontale in ghisa HT300 — q.tà 1.
• Sistema CNC: SYNTEC 22TA — q.tà 1.
• Mandrino: mandrino elettrico ad azionamento diretto 13,4 kW — q.tà 1.
• Viti X/Z: PMI 3210 C3 — q.tà 1.
• Motori X/Z: AM8 1,7 kW — q.tà 1.
• Cuscinetto vite a sfere: NACHI — q.tà 1.
• Struttura mandrino: mandrino indipendente 3+2 — q.tà 1.
• Guide: guide a rulli PMI 30 mm — q.tà 4.
• Mandrino: pinza idraulica — q.tà 1.
• Cilindro idraulico rotante: 646 — q.tà 1.
• Scambiatore di calore: Xinfu — q.tà 1.
• Sistema idraulico: Seven Ocean 40 L, 1,5 kW — q.tà 1.
• Lubrificazione: Ishan 2 L — q.tà 1.
• Sistema di raffreddamento: Luikar 2V-30, sollevamento 15 m — q.tà 1.
• Serbatoio acqua: 120 L — q.tà 1.
• Elettricità bassa tensione: Schneider — q.tà 1.
• Recinzione interna: acciaio inox chiusa — q.tà 1.
• Copertura macchina: copertura completa — q.tà 1.
• Valigetta utensili: kit utensili in scatola — q.tà 1.

Specifiche tecniche

• Max. diametro sul bancale: Φ600 mm
• Max. diametro lavorabile: Φ320 mm
• Max. lunghezza di lavorazione: 150 mm
• Corsa asse X: 420 mm
• Corsa asse Z: 380 mm
• Struttura mandrino: mandrino indipendente 3 anteriori + 2 posteriori
• Naso mandrino: A2-5
• Cilindro idraulico: 646
• Foro mandrino: 56 mm
• Capacità barra max (int.): 46 mm
• Potenza mandrino: 13,4 kW
• Gamma velocità mandrino: 0–5000 rpm
• Coppia mandrino: 64 / 120 N·m
• Potenza servo avanzamento: 1,7 kW
• Tipo mandrino idraulico: pinza
• Rapido X/Z: 20 m/min
• Ripetibilità X/Z: 0,005 mm
• Capacità serbatoio idraulico: 40 L
• Potenza motore idraulico: 1,5 kW
• Capacità lubrificazione: 2 L
• Potenza totale macchina: 18 kW
• Dimensioni (L x W x H): 2025 x 1650 x 2000 mm
• Peso totale: 2860 kg
• Garanzia: 12 mesi
