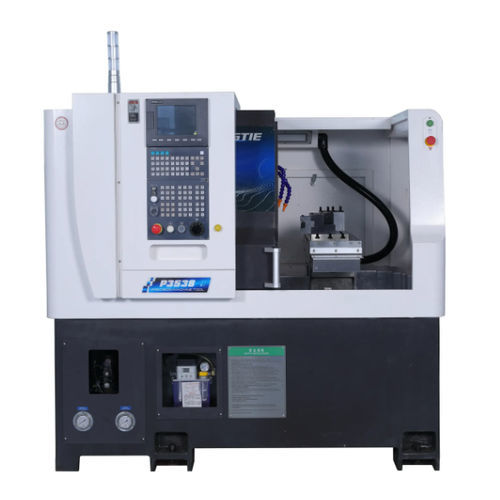

Tornio CNC P3538

orizzontale2 assia base piana

Il P3538 è un tornio CNC a letto piano progettato per lavorazioni di alta precisione con portautensili a banda e opzioni di automazione. Offre struttura robusta in ghisa, mandrino motorizzato sincrono integrato e un pacchetto di sistemi (controllo CNC, lubrificazione, raffreddamento e impianto idraulico) pensati per produzione industriale.

Caratteristiche principali

• Struttura macchina: basamento e componenti principali in ghisa HT300 per alta rigidità e riduzione delle vibrazioni.
• Sistema di controllo CNC: SYNTEC 22TA (opzioni FANUC o SIEMENS disponibili).
• Mandrino: motorizzato sincrono incorporato con raffreddamento ad olio e cuscinetti ad alta precisione (NTN / KOYO con grado P4); foro mandrino Ø48 mm; barra passante Ø32 mm; potenza nominale mandrino 8,5 kW.
• Sistemi di guida e trasmissione: viti a ricircolo di sfere PMI 2510 (grado C3) e guide lineari PMI per alimentazione e posizionamento ad alta precisione.
• Portautensili: portautensili a 5 bande, supporto per lavorazioni di tornitura e fresatura; portautensili per alesatura φ20 mm; gambo utensile Ø16 mm.
• Sistema idraulico: unità idraulica Seven Ocean (Taiwan) con serbatoio idraulico dedicato.
• Sistemi di lubrificazione e raffreddamento: sistema di lubrificazione avanzato della guida e della vite (2L) con separatore d'olio; pompa di sollevamento acqua, serbatoio acqua 38 L per raffreddamento utensili e pulizia trucioli.
• Quadro elettrico: componentistica bassa tensione Schneider (Francia); driver e motori Syntec AM3 per assi; sistema di climatizzazione per quadro elettrico.
• Sicurezza e design: recinzione interna completa e copertura macchina totalmente chiusa per migliore protezione e gestione dei trucioli.

Parti e componenti (sintesi dei blocchi descrittivi)

• Letto per tornio: letto piano orizzontale in ghisa HT300, verniciatura stoving ad alta temperatura, progettato per carico di pezzi pieni e facile gestione dei trucioli; offre supporto stabile e antivibrazioni.
• Sistema CNC: Syntec 22TA (guida all-in-one), semplice da programmare; disponibilità opzionale di FANUC o SIEMENS.
• Mandrino: mandrino a motore sincrono diretto, cuscinetti di mandrino di qualità, naso mandrino A2-5, raffreddamento ad olio, coppia e precisione elevate.
• Collet & Chuck: opzioni di bloccaggio (collet/mandrino) in funzione del metodo di lavorazione; bloccaggio idraulico disponibile; portautensili a bande collaborano per tornitura/fresatura; strumenti personalizzati su richiesta.
• Guide Way & Screw: PMI linear guide way (25 mm), viti a ricircolo PMI 2510 (φ25 mm, passo 8 mm), motori assi Syntec AM3 per alta precisione di alimentazione e posizionamento.
• Quadro elettrico: driver Syntec, parti Schneider, climatizzazione quadro e opzioni per sistemi CNC differenti.
• Sistema idraulico: Seven Ocean (Taiwan), capacità 20 L, alimentazione per cilindri idraulici, mandrino e contropunta.
• Lubrificazione & Cooling: lubrificazione guida/vite con separatore d'olio; pompa acqua ad alta pressione e serbatoio 38 L; capacità raffreddamento utensili per gestione trucioli.
• Opzioni di automazione: alimentatori di barre, bracci robotici, sistemi a portale per carico/scarico, indicizzazione asse C, mandrini di indicizzazione, raccolta pezzi, trasportatori di trucioli, sistemi di misura automatici e molto altro.

Caratteristiche / specifiche tecniche

• Modello: P3538
• Diametro massimo di oscillazione sul letto (sopra il letto): 360 mm
• Diametro massimo di rotazione: 100 mm
• Lunghezza massima di tornitura: 100 mm
• Altezza del centro (mandrino → tavola portautensili): 50 mm
• Altezza del centro (mandrino → suolo): ≈1080 mm
• Corsa asse X: 320 mm
• Corsa asse Z: 415 mm
• Naso mandrino: A2-5
• Diametro foro mandrino: 48 mm
• Serraggio idraulico (pinza): 35 mm
• Capacità barra (interna/esterna): 35 / 25 mm
• Potenza motore mandrino: 8.5 kW
• Velocità massima mandrino: 6000 rpm
• Coppia massima mandrino (specifica tabella): 84 N
• Asse X/Z - avanzamento rapido (GO): 20 m/min
• Quantità portautensili: 5 pezzi
• Diametro gambo utensile: 16 mm
• Portautensili per alesatura: φ20 mm
• Ripetibilità asse X/Z: 0.003 mm
• Capacità serbatoio raffreddamento: 42 L
• Capacità serbatoio idraulico: 20 L
• Potenza di carico della macchina: 12 kW
• Dimensioni (L x W x H): 1795 x 1428 x 1700 mm
• Peso totale macchina: 1705 kg
• Garanzia: 18 mesi
