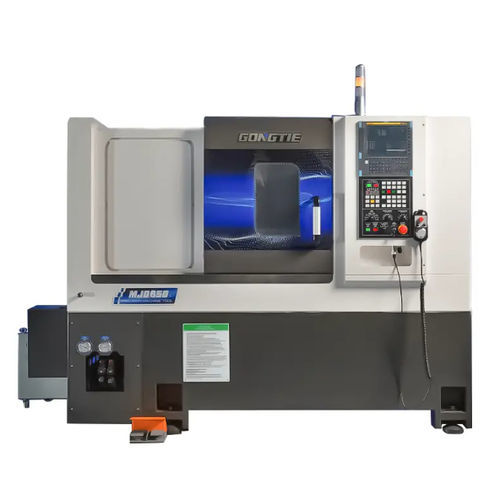

Tornio CNC MJ0650

orizzontale2 assicon bancale inclinato

Il MJ0650 è un tornio CNC a letto inclinato progettato per lavorazioni di tornitura ad alta precisione; integra un mandrino ad azionamento diretto e una torretta servoassistita per cambi utensile rapidi e rigidi. La macchina è pensata per garantire stabilità, rigidità e durata nelle applicazioni di produzione di componenti meccanici.

Componenti principali e caratteristiche funzionali

• Letto: struttura in ghisa HT300 con alta rigidità, verniciatura stoving ad alta temperatura, progettato per carico pesante e per facilitare il trasporto dei trucioli.
• Sistema CNC: Sistema Syntec 22TA (opzioni FANUC o SIEMENS disponibili), semplice da programmare con molte funzioni già integrate.
• Mandrino: mandrino con motore sincrono integrato, cuscinetti NSK/NTN (grado P4), coppia stabile, basse vibrazioni e raffreddamento ad olio; A2-5 nose.
• Chuck: mandrino idraulico a 3 ganasce, diametro di serraggio ampio e superfici di accoppiamento trattate e rettificate per alta precisione di serraggio.
• Torretta: torretta servoassistita a 12 stazioni ad alta rigidità, rapida nel cambio utensile, adatta a lavorazioni pesanti di tornitura.
• Contropunta: contropunta idraulica (cono MT4) con escursione del manicotto e opzione di programmazione idraulica per ampliamento dello spazio di carico/scarico.
• Viti e guide: viti a sfere PMI (serie 3210), guide a rulli PMI per carichi pesanti e alta precisione.
• Sistemi ausiliari: sistema di raffreddamento e filtraggio con pompa dedicata, sistema di lubrificazione circolare Ishan, quadro elettrico con componenti Schneider e sistema idraulico Seven Ocean.

Configurazione standard

• Letto in ghisa HT300
• Sistema CNC Syntec
• Servomotore Syntec (assi)
• Mandrino motorizzato Gongtie
• Codificatore mandrino
• Cuscinetti mandrino NTN
• Sistema di raffreddamento mandrino, viti a sfere PMI, guide PMI, motori assi Syntec AM11
• Stazione idraulica Seven Ocean, sistema di lubrificazione Ishan, cassetta attrezzi Gongtie, impianto elettrico Schneider

Opzioni disponibili

• Controllore CNC SIEMENS 828D o FANUC 0i TF
• Strumento live (live tool)
• Alimentatore di barre, braccio robotico o robot a portale per carico/scarico
• Indice asse C / mandrino indicizzante
• Sistemi di misura automatica, porta automatica, trasportatore di trucioli, collettore di nebbia d'olio
• Compensazione automatica raggio, pistola ad acqua o aria, pinza o mandrino idraulico

Automazione e applicazioni

• Soluzioni di automazione disponibili: sistemi a portale, sistemi di manipolazione robotica, sistemi di carico a portale, esempi integrati con alimentatori barre e trasportatori di trucioli.
• Applicazioni tipiche: settore automobilistico, elettronico, macchinari generici, tessile, aerospaziale, parti industriali di precisione e lavorazioni 3C.

Caratteristiche / specifiche tecniche

• Modello: MJ0650
• Diametro massimo di oscillazione sopra il letto: 650 mm
• Diametro massimo di rotazione: 320 mm
• Lunghezza massima di tornitura: 500 mm
• Corsa asse X: 185 mm
• Corsa asse Z: 556 mm
• Viaggio Tailstock (posteriore): 470 mm
• Viaggio quill contropunta: 100 mm
• Nose del mandrino: A2-5
• Mandrino idraulico: 6 pollici
• Diametro foro mandrino: 56 mm
• Capacità barra (interna/esterna): 45/35 mm
• Potenza motore mandrino: 13.4 kW
• Velocità mandrino: 0–5000 r/min
• Coppia nominale/massima mandrino: 64 / 120 N·m
• Rapido traslazione X/Z: 20 m/min
• Quantità portautensili (standard): 4 pezzi (strumenti totali 8)
• Dimensione gambo utensile: 25 mm
• ID supporto utensile di alesatura: φ40
• Ripetibilità asse X/Z: 0.003 mm
• Capacità serbatoio idraulico: 40 L
• Potenza di carico macchina: 23 kW
• Dimensioni macchina (L x W x H): 2261 x 1668 x 1988 mm
• Peso totale: 3180 kg
• Garanzia: 18 mesi
• MOQ: 1 set
