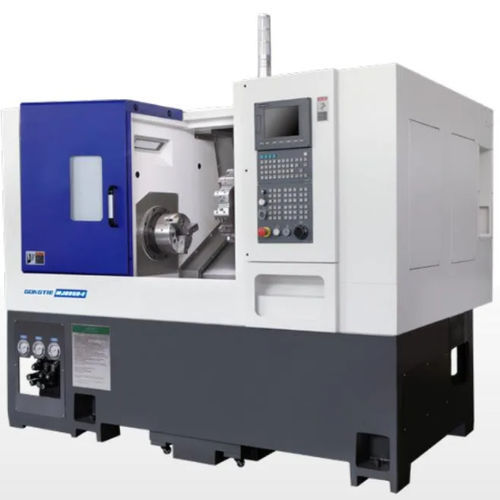

Tornio CNC MJ0850-E

orizzontale2 assicon bancale inclinato

Panoramica

La MJ0850-E è un tornio CNC orizzontale a letto inclinato progettato per sgrossatura pesante e tornitura di precisione. Unisce un letto in ghisa HT300 a una torretta servo a 12 stazioni e un mandrino a cinghia per garantire stabilità e produzione ripetibile.

Componenti principali e punti di forza

• Letto: letto inclinato integrato in ghisa HT300 per elevata rigidità, carico di pezzi interi e efficiente evacuazione dei trucioli.
• Sistema CNC: SYNTEC 7TA (opzioni FANUC o SIEMENS) con programmazione intuitiva e funzioni avanzate.
• Mandrino: 11 kW, nose A2-6, raffreddamento olio, cuscinetti di precisione NSK/NTN P4 per lavorazioni gravose.
• Mandrino di serraggio: mandrino idraulico cavo 8" a 3 ganasce, lubrificazione diretta; foro mandrino Φ66 mm (passaggio barra 51 mm).
• Torretta: torretta servo 12 stazioni, altezza centro 100 mm, cambio utensile rapido e alta rigidità.
• Guide e viti a ricircolo: guide a rulli PMI 35 mm e viti a sfere PMI 3210-C3 per precisione e durata; lubrificazione e raffreddamento delle viti.
• Idraulica e lubrificazione: stazione idraulica 40 L, contropunta idraulica MT4, sistema lubrificazione olio 2 L, serbatoio 120 L e pompa 2V-30.
• Elettrico e sicurezza: quadro elettrico completo (Delixi segnalato), blocchi di sicurezza e scambiatore di calore; recinto interno in acciaio inox e copertura macchina completa.

Configurazione standard e accessori (sintesi)

• Corpo macchina: letto inclinato in ghisa HT300.
• Controller CNC: SYNTEC 7TA (opz. FANUC / SIEMENS).
• Mandrino: trasmissione a cinghia con raffreddamento olio (11 kW, A2-6).
• Viti a ricircolo PMI 3210 e guide a rulli PMI 35 mm.
• Torretta servo 12 stazioni (altezza centro 100 mm) e mandrino idraulico cavo 8" a 3 ganasce.
• Contropunta idraulica MT4, stazione idraulica 40 L, sistema lubrificazione 2 L, serbatoio 120 L e pompa 2V-30.
• Componenti elettrici standard (Schneider/Delixi segnalati), cassetta attrezzi, luci di lavoro e segnalazione; recinto interno inox e copertura completa.

Applicazioni

• Tornitura di pezzi generici e di precisione per automotive, aerospaziale, macchine industriali, elettronica e settori affini.

Specifiche tecniche

• Modello: MJ0850-E
• Diametro massimo di passaggio sul letto: Φ650 mm
• Diametro massimo di tornitura: Φ320 mm
• Lunghezza massima di lavorazione: 500 mm
• Corsa asse X: 185 mm
• Corsa asse Z: 556 mm
• Spostamento carro (max): 470 mm
• Corsa manicotto contropunta (max): 100 mm
• Naso mandrino: A2-6
• Foro mandrino: Φ66 mm (passaggio barra 51 mm)
• Potenza mandrino: 11 kW
• Gamma di velocità mandrino: 0–3000 rpm
• Dimensione mandrino idraulico: 8 pollici
• Altezza centro torretta servo: 100 mm
• Stazioni torretta servo: 12 pc
• Dimensione gambo utensile: 25 mm
• ID portautensili di alesatura: Φ40 mm
• Numero portautensili: 4
• Velocità rapida X/Z: 20 m/min
• Ripetibilità X/Z: 0.003 mm
• Capacità serbatoio idraulico: 40 L
• Potenza motore stazione idraulica: 1.5 kW
• Capacità lubrificazione olio: 2 L
• Potenza totale macchina: 18 kW
• Dimensioni macchina (L×W×H): 2262 × 1668 × 1760 mm
• Peso totale macchina: 3200 kg
• Garanzia: 12 mesi
