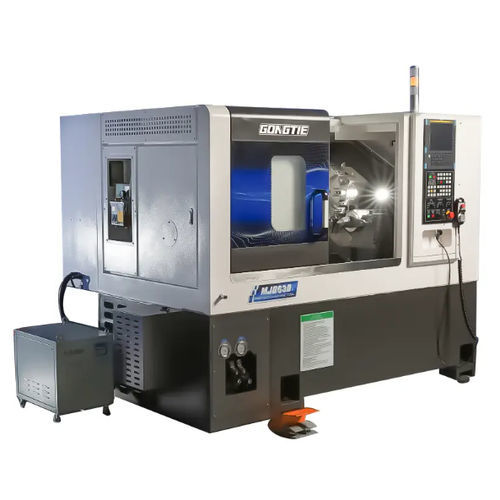

Tornio CNC MJ0630

orizzontale2 assicon bancale inclinato

Il MJ0630 è un tornio CNC a letto inclinato ad alta precisione progettato per tornitura rigida e stabile, con possibilità di lavorazione in due fasi tramite sottomandrino opzionale. La macchina combina mandrino ad azionamento diretto, letto in ghisa HT300 e torretta servo a 12 stazioni per applicazioni di produzione esigenti.

Particolarità principali

• Mandrino ad azionamento diretto che assicura coppia stabile, basse vibrazioni e accelerazione rapida.
• Torretta servo a 12 stazioni personalizzata per rapido indicizzazione utensili e lavorazioni pesanti.
• Carrello a guida scatolata ad alta rigidità (guida lineare opzionale) per resistenza alle vibrazioni e stabilità di lavorazione.
• Contropunta idraulica di serie; contropunta programmabile o sottomandrino opzionale per abilitare lavorazioni in due fasi e facilitare la gestione dei pezzi.
• Mandrino idraulico cavo da 6 pollici a 3 ganasce con lubrificazione diretta e superfici indurite e rettificate.

Componenti e assemblaggi

• Letto: Letto integrato in ghisa HT300 progettato per carico completo dei pezzi, evacuazione trucioli e smorzamento vibrazioni; verniciatura a forno ad alta temperatura.
• Sistema CNC: Syntec 22TA di serie; FANUC o SIEMENS disponibili come opzione.
• Mandrino: Mandrino motorizzato sincrono integrato con cuscinetti NSK/NTN P4, naso A2-5 e raffreddamento ad olio per coppia continua e basse vibrazioni.
• Torretta: Torretta servo 12 stazioni ad alta rigidità adatta sia alla tornitura di precisione che alle lavorazioni pesanti.
• Guide: Guide a rulli PMI 35 mm o guida lineare opzionale per alte portate e avanzamenti accurati.
• Viti a sfera: Viti PMI 3210 per assi X/Z (classe C3), lubrificate e raffreddate ad olio, azionate da servomotori 3,0 kW.
• Idraulica e lubrificazione: Centralina Seven Ocean (40 L) e sistema di lubrificazione Ishan 2 L con lubrificazione circolante.
• Raffreddamento e pulizia: Pompa 2V-30, serbatoio di grandi dimensioni e filtrazione multistadio per raffreddamento utensili/pezzi e gestione trucioli.
• Elettrico: Quadro elettrico completo con interblocco di sicurezza e scambiatore di calore; componenti bassa tensione Schneider.

Opzioni e automazione

• Controller opzionali: SIEMENS 828D o FANUC 0i TF.
• Live tooling, asse C indicizzabile, mandrino indicizzabile, pinze o mandrini idraulici.
• Automazione: alimentatore di barre, bracci robotici, robot a portale per carico/scarico, convogliatori di trucioli, bascula per carico/scarico, sistemi di carico gantry.
• Periferiche: soffiaggio ad aria, refrigerante ad alta pressione, sistema di misura automatico, misura utensili, porta automatica, collettore nebbia d'olio, pedale, pistola acqua.

Applicazioni

• Macchinari generici, componenti automobilistici, elettronica 3C, macchine di precisione, industria del freddo, aerospaziale e altre applicazioni di tornitura industriale che richiedono elevata rigidità e precisione.

Caratteristiche / specifiche tecniche

• Modello: MJ0630
• Diametro max. di ingombro sul letto: 650 mm
• Diametro max. di tornitura: 320 mm
• Lunghezza max. di tornitura: 300 mm
• Corsa asse X: 185 mm
• Corsa asse Z: 351 mm
• Corsa contropunta: 270 mm
• Corsa camicia contropunta: 100 mm
• Naso mandrino: A2-5
• Mandrino idraulico: 6 pollici
• Diametro foro mandrino: 56 mm
• Capacità barre (int./est.): 45 / 35 mm
• Potenza motore mandrino: 13.4 kW
• Velocità max mandrino: 0–5000 giri/min
• Coppia nominale / max.: 64 / 120 N·m
• Rapido X/Z (G0): 20 m/min
• Numero portautensili (standard): 4 (diametro gambo utensile 25 mm)
• Portautensile alesaggio ID: φ40 mm
• Altezza centro torretta opzionale: 100 mm (retro)
• Utensili (opzionale): 8 pezzi
• Ripetibilità X/Z: 0.003 mm
• Capacità serbatoio idraulico: 40 L
• Potenza totale macchina: 23 kW
• Dimensioni (L x W x H): 1985 x 1668 x 1988 mm
• Peso totale macchina: 2980 kg
• Garanzia: 18 mesi
