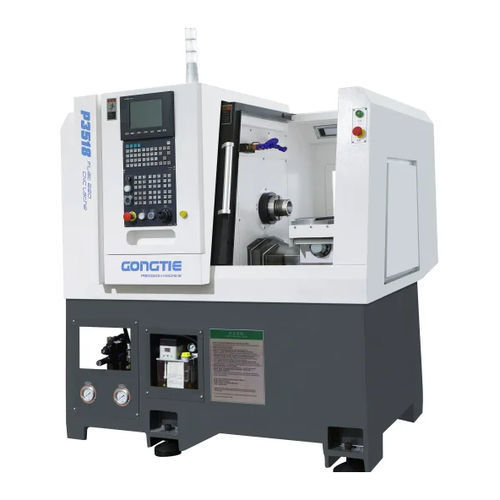

Tornio CNC P3518orizzontale2 assia base piana
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di comando
- CNC
- Orientazione del mandrino
- orizzontale
- Numero di assi
- 2 assi
- Struttura
- a base piana
- Testa del mandrino
- A2-5
- Sistema di trasmissione
- a presa diretta
- Applicazioni
- per produzione di pezzi piccoli
- Prestazioni
- di alta precisione
- Funzione combinata
- per fresatura
- Opzioni e accessori
- con caricatore di barra integrato
- Diametro
360 mm
(14,17 in)- Velocità di rotazione
6.000 rpm
(37.699,112 rad.min-1)- Lunghezza della pelle
100 mm
(4 in)- Diametro di taglio massimo
100 mm
(4 in)- Passaggio barra
25 mm, 35 mm
(1 in, 1 in)- Corsa X
320 mm
(13 in)- Corsa Z
175 mm
(7 in)- Avanzamento rapido asse X
20 m/min
- Avanzamento rapido asse X
20 m/min
- Potenza nominale
8,5 kW
(11,6 hp)- Coppia massima
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- Capacità per liquido da taglio
38 l
(10 gal)- Lunghezza totale
1.595 mm
(63 in)- Larghezza totale
1.428 mm
(56 in)- Altezza totale
1.700 mm
(67 in)- Peso
1.600 kg
(3.527 lb)
Descrizione
Panoramica
Componenti principali e caratteristiche
Specifiche tecniche
Configurazione standard e opzioni
- Il P3518 è un tornio CNC a letto piano progettato per la lavorazione di piccole parti ad alta precisione, pensato per garantire rigidità, stabilità termica e integrazione in linee di automazione.
- Controllo CNC standard: Syntec 22TA (opzioni FANUC o SIEMENS).
Componenti principali e caratteristiche
- Letto in ghisa HT300 con rivestimento resistente al calore per alta rigidità e smorzamento delle vibrazioni.
- Mandrino sincrono a trasmissione diretta con raffreddamento ad olio per coppia costante, basse vibrazioni e posizionamento preciso (foro mandrino φ48 mm, naso A2-5).
- Portautensili a gang a 5 posizioni adatto per lavorazioni combinate di tornitura e fresatura su piccole parti.
- Viti a ricircolo di sfere e guide lineari PMI (qualità C3) per avanzamenti e posizionamenti precisi.
- Sistema di serraggio idraulico e centrale idraulica (Seven Ocean) per bloccaggio e funzioni di contropunta; serbatoio idraulico 20 L.
- Sistema di lubrificazione anteriore a olio (2 L) e pompa del refrigerante con serbatoio da 38 L per raffreddamento utensile ed evacuazione trucioli.
- Componentistica elettrica bassa tensione Schneider e quadro elettrico climatizzato per protezione termica.
- Macchina completamente carenata con recinto interno per sicurezza e ordine in officina.
Specifiche tecniche
- Modello: P3518
- Diametro massimo sopra il letto: 360 mm
- Diametro massimo di tornitura: 100 mm
- Lunghezza massima di tornitura: 100 mm
- Altezza del centro (mandrino → tavola utensili): 50 mm
- Altezza del centro (mandrino → pavimento): ≈1080 mm
- Corsa asse X: 320 mm
- Corsa asse Z: 175 mm
- Naso mandrino: A2-5
- Serraggio idraulico (pinza/morsetto): 35
- Diametro foro mandrino: 48 mm
- Capacità massima barra (interna/esterna): 35 / 25 mm
- Potenza motore mandrino: 8,5 kW
- Velocità nominale massima mandrino: 6000 g/min
- Coppia nominale massima mandrino: 22 / 76 N·m
- Rapida X/Z (G0): 20 m/min
- Numero posizioni utensile: 5
- Dimensione gambo utensile: 16 mm
- Portautensili per alesatura: φ20 mm
- Ripetibilità assi X/Z: 0,003 mm
- Capacità serbatoio refrigerante: 38 L
- Capacità serbatoio idraulico: 20 L
- Potenza installata macchina: 12 kW
- Dimensioni (L × P × H): 1595 × 1428 × 1700 mm
- Peso totale macchina: 1600 kg
- Garanzia: 18 mesi
Configurazione standard e opzioni
- Standard: letto HT300, controllo CNC Syntec, servomotori Syntec AM3, mandrino motorizzato, viti a sfere e guide PMI, centralina idraulica Seven Ocean, lubrificazione automatica, pompa e serbatoi refrigerante, componenti elettrici Schneider.
- Opzioni: CNC FANUC o SIEMENS, varianti cuscinetti mandrino, mandrino idraulico, interfacce di automazione per alimentazione barre / movimentazione pezzi, configurazioni utensili personalizzate.
