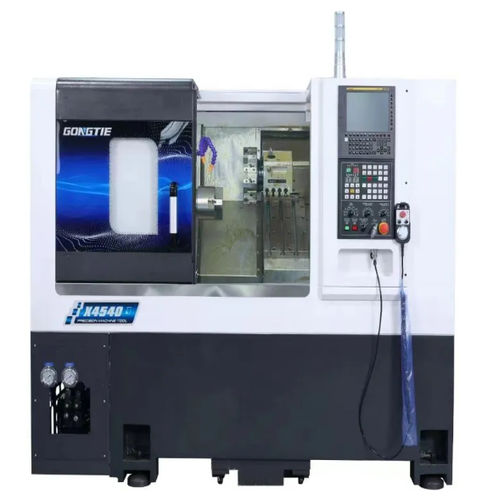

Tornio CNC X4540

orizzontale2 assicon bancale inclinato

Il X4540 è un tornio CNC a letto inclinato con porta-utensili a bande, progettato per tornitura e tornitura‑fresatura di pezzi piccoli e ad alta precisione. Supporta installazioni multi-utensile e offre torretta opzionali (servo o elettrica), inclusa la possibilità di asse Y diretto 90° per operazioni di fresatura integrate. Può essere integrato con automazione robotica a portale per produzione in serie efficiente.

Caratteristiche principali

• Mandrino a trasmissione diretta e struttura a letto inclinato con porta-utensili gang per tornitura e tornitura‑fresatura stabili.
• Adatto a tornitura standard e lavorazioni combinate di tornitura‑fresatura con supporto per utensili vivi.
• Guide a rulli e viti a ricircolo di sfere per avanzamenti e posizionamenti di elevata precisione.
• Paratia interna in acciaio inossidabile a protezione delle guide da trucioli e usura.
• Configurazioni opzionali: porta-utensili gang, torretta servo, torretta elettrica, torretta di potenza con asse Y diretto 90°.
• Automazione integrata opzionale (robot a portale, alimentatori di barre, raccoglitori di pezzi) per alte produzioni.

Componenti della macchina / punti salienti

• Letto: letto inclinato orizzontale in ghisa HT300 per rigidità e evacuazione trucioli; verniciatura termoindurente.
• Sistema CNC: Syntec 22TA di serie; FANUC o SIEMENS opzionali.
• Mandrino: mandrino motorizzato integrato, raffreddamento ad olio; naso A2-5, alesaggio ø56 mm; cuscinetti di precisione KOYO/NTN.
• Pinza e mandrino: opzioni di serraggio idraulico in base al processo.
• Guide & viti: guide lineari a rulli PMI e viti a ricircolo di sfere PMI 3210 per movimenti assi precisi.
• Elettrico & azionamenti: azionamenti Syntec, componenti bassa tensione Schneider; condizionamento quadro incluso.
• Idraulica, lubrificazione & raffreddamento: Seven Ocean, Ishan, Luikar; capacità dei serbatoi indicate nelle specifiche.

Configurazione standard (selezione)

• Letto: letto Slant HT300 in ghisa (Cina).
• Sistema CNC: Syntec 22TA (Taiwan).
• Servomotori / assi: Syntec (Taiwan).
• Mandrino principale: mandrino motorizzato Gongtie (Cina).
• Motore di azionamento mandrino: Syntec SMH (Taiwan).
• Encoder mandrino: Syntec; cuscinetti: NTN/KOYO (Giappone).
• Viti a sfere: PMI 3210; guide lineari: PMI 30 (Taiwan).
• Sistema idraulico: Seven Ocean; lubrificazione: Ishan; raffreddamento: Luikar.
• Componenti bassa tensione: Schneider.

Opzioni

• Controllore CNC opzionale: SIEMENS 828D o FANUC 0i TF.
• Accessori di automazione: robot antropomorfi, robot a portale, alimentatori di barre, nastri trasportatori trucioli, raccoglitori pezzi.
• Opzioni di processo: utensili motorizzati (live tooling), indicizzazione asse C, mandrini indicizzati, misurazione utensili automatica, refrigerazione ad alta pressione, collettore nebbia d'olio, porte automatiche, mandrini/pinze idrauliche ecc.

Applicazioni

• Macchine generali
• Industria automobilistica
• Componenti per macchine tessili
• Componenti per apparecchiature elettroniche
• Macchine di precisione
• Componenti per sistemi di refrigerazione
• Parti per industria 3C
• Componenti aerospaziali

Caractéristiques / specifiche tecniche

• Modello: X4540
• Diametro max. sopra il letto: 600 mm
• Diametro max. di tornitura: 320 mm
• Lunghezza max. di tornitura: 400 mm
• Altezza centro (mandrino → tavola utensili): 88 mm
• Altezza centro (mandrino → pavimento): 1120 mm
• Corsa asse X: 430 mm
• Corsa asse Z: 435 mm
• Naso mandrino: A2-5
• Serraggio idraulico (pinza): 45 mm
• Diametro foro mandrino: 56 mm
• Capacità barra (int./est.): 45 / 35 mm
• Potenza motore mandrino: 11.7 kW
• Velocità mandrino (nominale / max): 0 ~ 5000 r/min
• Coppia mandrino (nominale / max): 56 / 159 N·m
• Velocità rapida assi X/Z (G0): 20 m/min
• Numero portautensili: 5
• Dimensione gambo utensile: 20 mm
• Portautensili per alesatura: ø25 mm
• Ripetibilità assi: 0.003 mm
• Capacità serbatoio refrigerante: 84 L
• Capacità serbatoio idraulico: 40 L
• Potenza a pieno carico macchina: 20 kW
• Dimensioni (L x W x H): 2025 x 1755 x 2170 mm
• Peso totale macchina: 2538 kg
• Garanzia: 18 mesi
