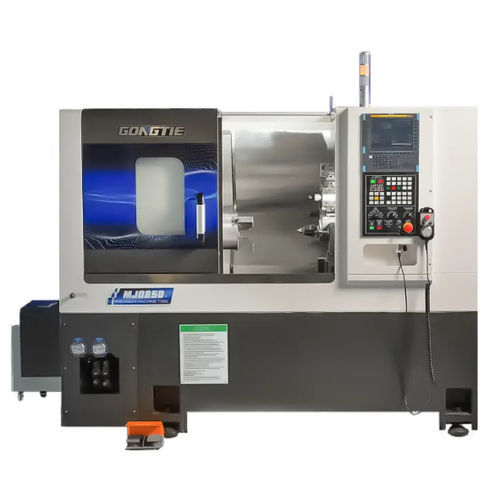

Tornio CNC MJ0850orizzontalecon bancale inclinatoA2-6
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di comando
- CNC
- Orientazione del mandrino
- orizzontale
- Struttura
- con bancale inclinato
- Testa del mandrino
- A2-6
- Numero di utensili
- 12 utensili, 8 utensili
- Sistema di trasmissione
- servomotorizzato
- Applicazioni
- per automotive, per l'aeronautica, di produzione
- Prestazioni
- di alta precisione, ad alta rigidità
- Funzione combinata
- per fresatura
- Opzioni e accessori
- con carico/scarico automatizzato, con robot a portale, con caricatore di barra integrato
- Diametro
600 mm
(23,62 in)- Velocità di rotazione
Max.: 4.500 rpm
(28.274,334 rad.min-1)Min.: 0 rpm
(0 rad.min-1)- Lunghezza della pelle
500 mm
(20 in)- Diametro di taglio massimo
320 mm
(13 in)- Passaggio barra
40 mm, 50 mm
(2 in, 2 in)- Corsa X
185 mm
(7 in)- Corsa Z
556 mm
(22 in)- Avanzamento rapido asse X
20 m/min
- Avanzamento rapido asse X
20 m/min
- Potenza nominale
15 kW
(20,4 hp)- Coppia massima
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- Capacità per liquido da taglio
40 l
(11 gal)- Lunghezza totale
2.261 mm
(89 in)- Larghezza totale
1.668 mm
(66 in)- Altezza totale
1.760 mm
(69 in)- Peso
3.200 kg
(7.055 lb)
Descrizione
Panoramica
Caratteristiche principali
Componenti della macchina
Applicazioni e opzioni
Specifiche tecniche
- Il MJ0850 è un tornio-fresatrice CNC a letto inclinato orizzontale progettato per integrare tornitura e fresatura in produzione industriale. Unisce letto in ghisa HT300, mandrino sincrono motorizzato e torretta servo con contropunta idraulica per operazioni automatizzate e pesanti.
Caratteristiche principali
- Letto integrato in ghisa HT300 per elevata rigidità e smorzamento delle vibrazioni.
- Sistema CNC Syntec 22TA (opzionale FANUC o SIEMENS) per programmazione e controllo.
- Mandrino sincrono 15 kW con cuscinetti NSK P4, raffreddamento ad olio e precisione di coppia/posizionamento.
- Mandrino cavo idraulico 8" (3 griffe) con passaggio barra; foro mandrino Ø66 mm.
- Torretta servo 12 stazioni (altezza centro 100 mm) per rapido indicizzazione utensili e lavorazioni pesanti.
- Viti a sfere PMI 3210 e guide a rulli PMI MSR35R-P per avanzamenti precisi e ripetibilità.
- Stazione idraulica Seven Ocean 40 L (1,5 kW) per funzioni idrauliche.
- Sistema di lubrificazione olio 2 L e raffreddamento/filtraggio con pompa 2V-60 e serbatoio 120 L.
- Copertura macchina completamente chiusa e paratia interna in acciaio inox per controllo trucioli e sicurezza operatore.
- Componenti elettrici Schneider e scambiatore di calore nell'armadio elettrico.
Componenti della macchina
- Letto: ghisa HT300 integrata, verniciatura a forno ad alta temperatura, progettata per carichi completi e convogliamento trucioli.
- Sistema CNC: Syntec 22TA standard; FANUC o SIEMENS opzionali.
- Mandrino: mandrino elettrico sincrono integrato, cuscinetti NSK P4, raffreddamento olio, basse vibrazioni e controllo preciso della coppia.
- Mandrino di serraggio: mandrino cavo idraulico 8", superfici indurite e rettificate, lubrificazione diretta per alta precisione di serraggio.
- Torretta: torretta servo 12 stazioni, centro 100 mm, supporta gambo utensile φ25 mm e porta utensile di alesatura ID φ40 mm.
- Contropunta: contropunta idraulica MT4, corsa 470 mm, corsa cono 100 mm.
- Guide e viti a sfera: guide a rulli PMI 35 mm e viti a sfera PMI 3210 per assi X/Z con lubrificazione e raffreddamento ad olio.
- Stazione idraulica: Seven Ocean 40 L, motore 1,5 kW.
- Raffreddamento e pulizia: pompa sollevamento acqua 2V-60, serbatoio ampio e sistema di filtraggio.
- Quadro elettrico: componenti Schneider, interblocco di sicurezza e scambiatore di calore.
Applicazioni e opzioni
- Adatto per automobilistico, aerospaziale, elettronica, refrigerazione, macchine di precisione e produzione di pezzi torniti generici.
- Opzioni disponibili: FANUC/SIEMENS, utensili motorizzati, alimentatore barre, integrazione robot, nastri trasportatori trucioli, porte automatiche, sistemi di misura utensili, indicizzazione asse C, ecc.
Specifiche tecniche
- Modello: MJ0850
- Diametro massimo oscillazione sopra il letto: 600 mm
- Diametro massimo tornibile: 320 mm
- Lunghezza massima tornibile: 500 mm
- Corsa asse X: 185 mm
- Corsa asse Z: 556 mm
- Corsa contropunta: 470 mm
- Corsa cono contropunta: 100 mm
- Dimensione naso mandrino: A2-6
- Mandrino idraulico: 8 pollici
- Foro mandrino: 66 mm
- Capacità barra (int./est.): 50 / 40 mm
- Potenza mandrino: 15 kW
- Velocità massima mandrino: 0–4500 rpm
- Coppia nominale / max: 91 / 260 N·m
- Rapid feed X/Z: 20 / 20 m/min
- Numero portautensili: 4 (config. standard)
- Dimensione gambo utensile: 25 mm
- ID porta utensili di alesatura: φ40 mm
- Altezza centro torretta (opz.): 100 mm
- Utensili torretta: 8 pezzi
- Ripetibilità X/Z: 0.003 mm
- Capacità serbatoio idraulico: 40 L
- Potenza totale macchina: 23 kW
- Dimensioni (L x W x H): 2261 x 1668 x 1760 mm
- Peso totale: 3200 kg
- Garanzia: 12 mesi
- MOQ: 1 set
